PCX125 레귤레이터 고장 증상은 배터리가 계속 방전되는 형태로만 나타나는 것이 아닙니다. 충전전압이 부족한 저충전이 생길 수도 있고, 반대로 배터리에 지나치게 높은 전압이 들어가는 과충전이 나타날 수도 있습니다.
그래서 새 배터리를 달았는데 다시 방전된다고 무조건 제너레이터를 교체하거나, 충전전압이 높다고 배터리 상태가 좋다고 판단하면 안 됩니다.
PCX125 발전·충전계통을 진단할 때는 전기를 만들어내는 쪽과 만들어진 전기를 적절하게 제어하는 쪽을 나눠서 보는 것이 중요합니다.
이번 글에서는 PCX125 레귤레이터가 어떤 역할을 하는지부터 과충전·저충전 증상 차이, 멀티미터로 확인할 때 볼 값, 스테이터나 배터리 고장과 구분하는 순서까지 정리하겠습니다.
- 레귤레이터 계통 이상은 저충전과 과충전 모두로 나타날 수 있습니다.
- 저충전이면 배터리가 반복 방전되고 시동이 점점 약해질 수 있습니다.
- 과충전이면 배터리에 지나치게 높은 전압이 계속 들어가 수명을 단축시키거나 열화시킬 수 있습니다.
- 충전전압이 낮다고 레귤레이터 고장으로 바로 확정할 수는 없습니다.
- 스테이터 발전량 부족, 배선·커넥터 접촉불량도 저충전을 만들 수 있습니다.
- 배터리 단자의 시동 전·후 전압을 비교하면 1차 진단에 도움이 됩니다.
- 정확한 고장 판정값과 측정방법은 PCX125 연식별 Honda 서비스 자료를 우선해야 합니다.

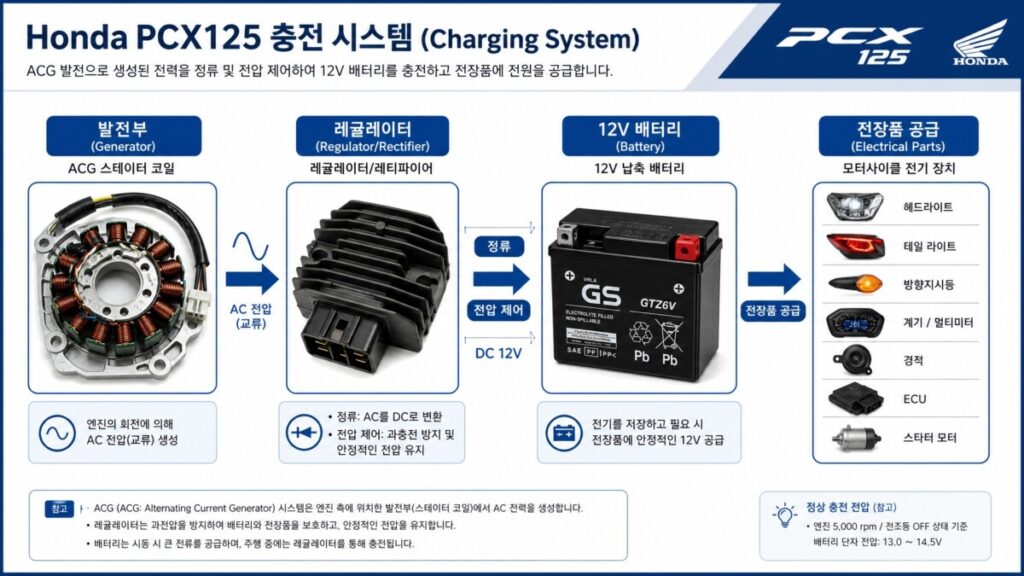

1. PCX125 레귤레이터는 무슨 역할을 할까?
PCX125에는 엔진 회전을 이용해 전기를 만들어내는 ACG 발전계통이 사용됩니다. Honda는 PCX의 ACG 스타터가 엔진 시동뿐 아니라 주행 중 전기를 생성해 배터리를 충전하는 역할도 한다고 설명합니다.
하지만 발전기에서 전기가 만들어졌다고 그대로 배터리에 넣을 수 있는 것은 아닙니다.
발전된 전기는 차량과 배터리가 사용할 수 있도록 정류되고 전압도 적절하게 제어되어야 합니다. 이 과정에 관여하는 것이 흔히 레귤레이터·렉티파이어 계통이라고 부르는 부분입니다.
ACG·스테이터 = 전기를 만들어내는 쪽
↓
레귤레이터·정류 계통 = 만들어진 전기를 배터리와 차량에 맞게 제어하는 쪽
↓
배터리 = 전기를 저장하는 쪽
따라서 레귤레이터 계통에 문제가 생기면 발전 자체는 이루어지고 있어도 배터리에 공급되는 전압이 정상적이지 않을 수 있습니다.
다만 PCX125는 연식과 사양에 따라 부품명, 배치 및 제어구조가 달라질 수 있으므로 실제 부품 교환이나 회로 측정은 해당 연식의 서비스 자료를 기준으로 해야 합니다.

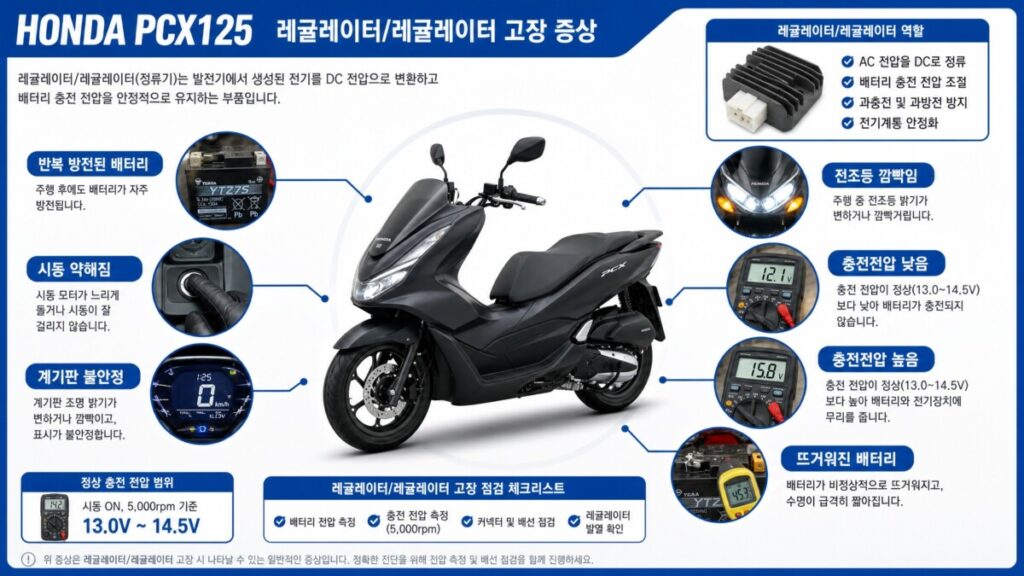

2. PCX125 레귤레이터 고장 증상은 어떻게 나타날까?
PCX125 레귤레이터 고장 증상에서 가장 중요한 특징은 증상이 한 방향으로만 나타나지 않는다는 것입니다.
전압이 충분히 올라가지 않는 저충전이 나타날 수도 있고, 반대로 전압을 제대로 제한하지 못해 과충전이 나타날 수도 있습니다.
| 증상 | 나타나는 모습 | 확인할 방향 |
|---|---|---|
| 배터리 반복 방전 | 충전하거나 교체해도 다시 시동이 약해짐 | 저충전 여부 |
| 시동 반응 약화 | 시간이 지날수록 시동에 필요한 전력이 부족해짐 | 배터리·충전계통 |
| 충전전압이 너무 낮음 | 엔진 회전을 올려도 배터리 전압 상승이 부족함 | 스테이터·레귤레이터·배선 |
| 충전전압이 지나치게 높음 | 엔진 회전과 함께 전압이 비정상적으로 높아짐 | 전압 제어계통 |
| 전장품 반응 불안정 | 계기판·조명 등의 반응이 평소와 다름 | 충전전압 안정성 |
| 배터리가 비정상적으로 뜨거움 | 충전 후 배터리에 과도한 열이 발생 | 과충전 여부 우선 확인 |
특히 새 배터리인데 반복적으로 방전되거나, 배터리가 비정상적으로 뜨거워지는 경우에는 배터리만 다시 교체하기 전에 충전계통을 확인할 필요가 있습니다.

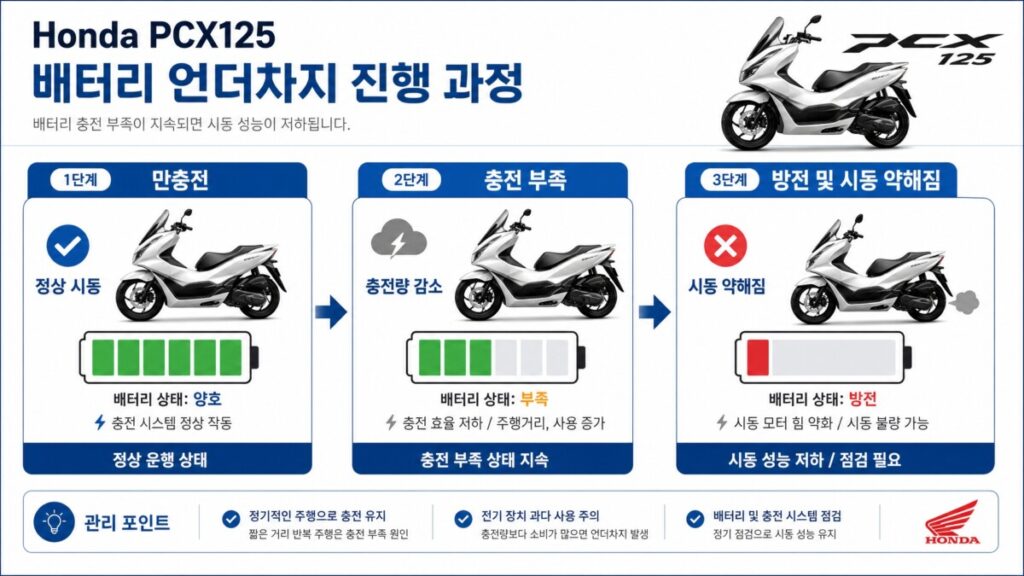

3. PCX125 레귤레이터 저충전은 이렇게 나타난다
저충전은 말 그대로 엔진이 작동하고 있는데도 배터리가 필요한 만큼 충전되지 않는 상태입니다.
이 경우 처음에는 별다른 문제가 없는 것처럼 보일 수 있습니다. 이미 배터리에 저장된 전기가 있기 때문입니다.
하지만 주행과 시동을 반복할수록 저장된 전기는 줄어드는데 충분히 다시 채워지지 않으면서 다음과 같은 흐름이 만들어질 수 있습니다.
배터리 충전 또는 새 배터리 장착
↓
처음에는 정상 시동
↓
주행 중 충전량 부족
↓
배터리 충전상태 점점 저하
↓
시동 약화 또는 재방전
문제는 이런 저충전이 레귤레이터 고장만으로 발생하는 것이 아니라는 점입니다.
스테이터 발전량 부족, 커넥터 접촉불량, 단자 문제, 배선 저항 증가 같은 원인도 배터리 단자에서는 비슷한 저충전 결과로 나타날 수 있습니다.
따라서 저충전이 확인됐다고 곧바로 레귤레이터를 주문하기보다는 발전계통 전체를 순서대로 확인해야 합니다.
스테이터 쪽 증상은 아래 글에서 따로 자세히 정리했습니다.
PCX125 제너레이터·스테이터 고장 증상과 배터리 반복 방전 점검 순서

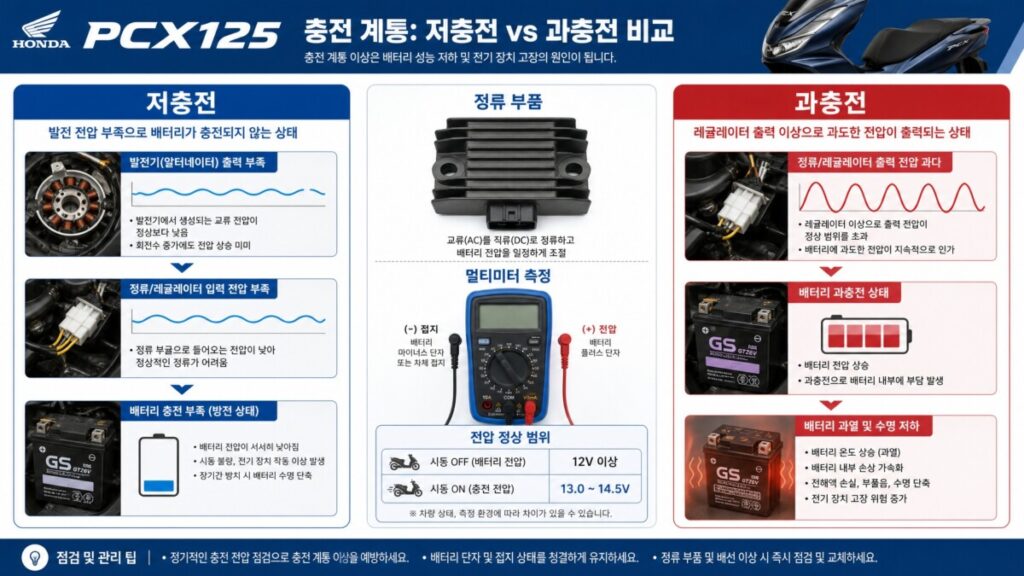

4. 과충전은 저충전보다 발견하기 어려울 수 있다
충전전압은 높으면 높을수록 좋은 것이 아닙니다.
레귤레이터의 중요한 역할 중 하나는 배터리와 전장계통에 지나치게 높은 전압이 계속 공급되지 않도록 제어하는 것입니다.
이 제어가 정상적으로 이루어지지 않으면 배터리가 방전되는 저충전과 반대로 과도한 전압이 배터리에 계속 공급되는 과충전 상태가 발생할 수 있습니다.
GS Yuasa도 과충전을 배터리 고장의 원인 중 하나로 설명하며, 배터리 케이스의 변형이나 과열이 과충전과 관련될 수 있다고 안내하고 있습니다.
| 구분 | 저충전 | 과충전 |
|---|---|---|
| 충전전압 | 충분히 올라가지 않음 | 비정상적으로 높게 유지 |
| 대표적인 결과 | 배터리 충전 부족·반복 방전 | 배터리 과열·열화 가능 |
| 우선 확인 | 발전량·배선·전압 제어 | 전압 제어계통 |
| 배터리 교체만으로 해결? | 원인이 남으면 재발 | 원인이 남으면 새 배터리에도 부담 |
배터리가 뜨겁거나 케이스가 부풀어 있는 등 비정상적인 상태가 확인되면 단순히 전압만 재면서 계속 사용하지 않는 것이 좋습니다. 배터리 자체 손상과 충전계통을 함께 점검해야 합니다.

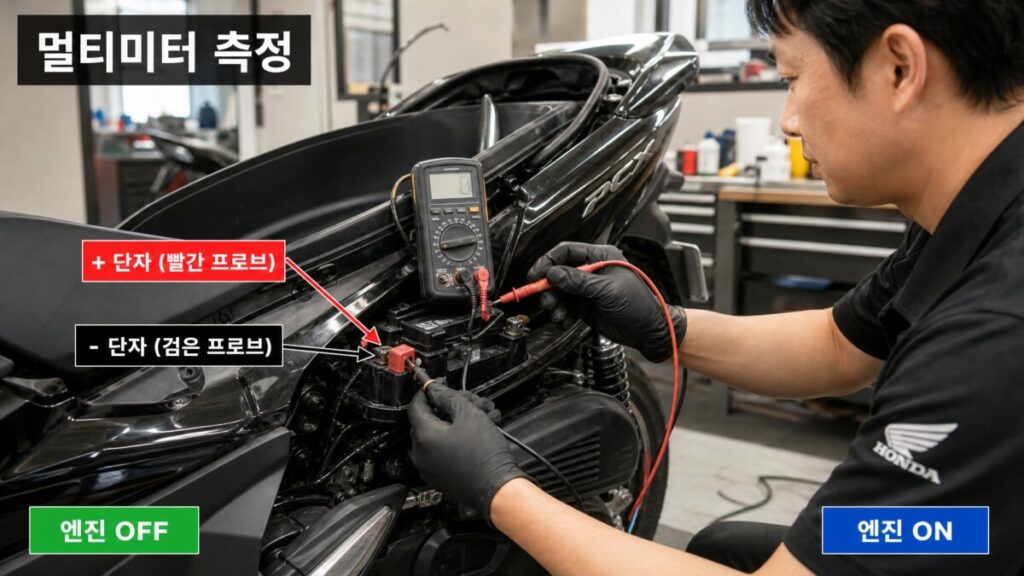

5. 멀티미터로 과충전·저충전을 어떻게 구분할까?
PCX125 레귤레이터 문제를 의심할 때 가장 먼저 할 수 있는 자가점검은 배터리 단자에서 충전전압을 측정하는 것입니다.
일반적인 12V 차량 충전계통에서는 엔진이 작동할 때 약 13.5~14.4V 정도가 하나의 참고범위로 사용됩니다.
다만 이 값은 GS Yuasa가 안내하는 일반적인 충전계통 참고값이며, PCX125 모든 연식에 적용되는 Honda 공식 서비스 한계값은 아닙니다.
| 측정 패턴 | 해석 방향 |
|---|---|
| 엔진 OFF부터 전압이 낮음 | 배터리 충전상태부터 확인 |
| 시동 후 전압이 정상적으로 상승 | 기본적인 충전 기능이 작동하고 있을 가능성 |
| 회전을 올려도 계속 12V대에 머묾 | 저충전 방향 점검 |
| 일반적인 충전 범위를 크게 넘어 높은 전압이 지속 | 과충전·전압 제어계통 점검 |
| 전압이 불규칙하게 크게 흔들림 | 배선·접점·발전·제어계통 추가 진단 |
특히 중요한 것은 한 번 찍힌 숫자보다 엔진 OFF → 공회전 → 엔진 회전을 조금 높였을 때 전압이 어떻게 변하는가입니다.
멀티미터 연결 방법과 충전전압 측정 순서는 이미 별도 글로 자세히 작성했으므로 이번 글에서는 반복하지 않겠습니다.
PCX125 충전전압 정상 범위와 멀티미터로 발전 상태 확인하는 법

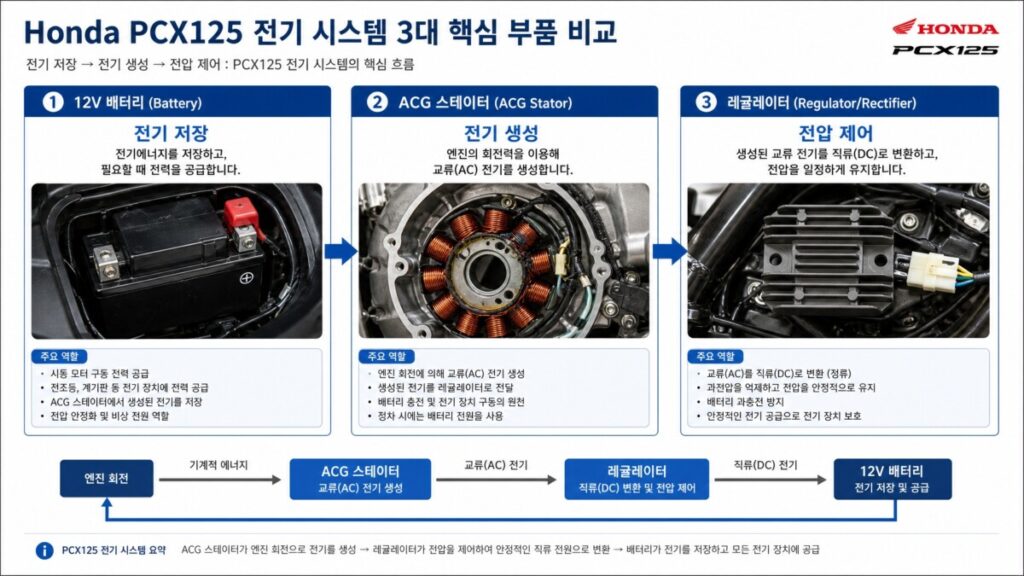

6. 레귤레이터·스테이터·배터리 고장은 이렇게 구분한다
충전불량 진단에서 가장 많이 헷갈리는 것이 레귤레이터와 스테이터 중 무엇이 문제인지입니다.
배터리 단자의 충전전압만 측정해서 낮게 나왔다면 아직 둘 중 하나를 확정할 단계가 아닙니다.
| 부위 | 역할 | 고장 시 우선 보이는 방향 |
|---|---|---|
| 배터리 | 전기 저장 | 충전해도 저장을 오래 유지하지 못함 |
| 스테이터·ACG 발전계통 | 전기 생성 | 발전량 부족으로 저충전 가능 |
| 레귤레이터·정류 계통 | 발전된 전기 정류·전압 제어 | 저충전 또는 과충전 가능 |
| 배선·커넥터 | 전기 전달 | 전압강하·간헐적인 충전불량 가능 |

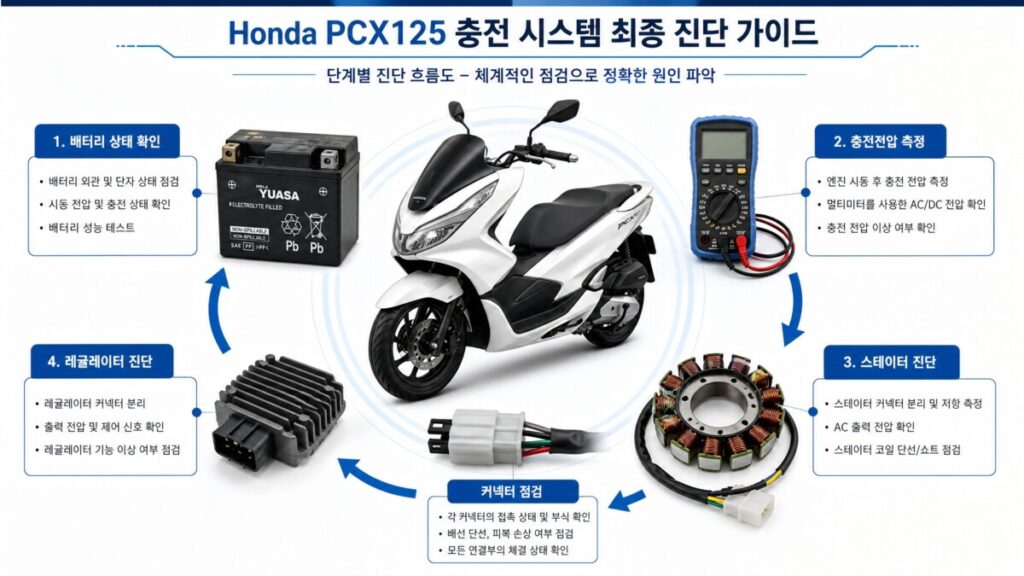

자가점검에서는 다음 순서가 현실적입니다.
- 배터리 단자와 케이블 상태를 확인합니다.
- 엔진 OFF 상태에서 배터리 충전상태를 확인합니다.
- 시동 후 충전전압 변화를 확인합니다.
- 저충전인지 과충전인지 방향을 나눕니다.
- 저충전이면 스테이터 발전계통과 배선까지 범위를 넓힙니다.
- 과충전이라면 전압 제어계통 점검 우선순위를 높입니다.
배터리가 오래된 경우라면 충전계통 진단 전에 배터리 자체 상태도 함께 봐야 합니다.
7. 레귤레이터 이상이 의심되는데 계속 타도 될까?
단순히 한 번 측정한 전압이 조금 다르다는 이유만으로 바로 운행을 중단해야 하는 것은 아닙니다. 측정 조건과 배터리 상태에 따라서도 값은 달라질 수 있기 때문입니다.
하지만 배터리가 반복 방전되고 있거나, 충전전압이 지속적으로 비정상적이거나, 배터리가 뜨거워지는 현상까지 함께 나타난다면 장거리 주행을 계속하기보다는 원인을 확인하는 것이 좋습니다.
저충전 상태에서는 결국 배터리에 저장된 전기가 소모돼 시동이 불가능해질 수 있습니다.
반대로 과충전 상태는 배터리에 지속적인 부담을 줄 수 있기 때문에 “시동이 잘 걸리니까 괜찮다”고 판단하기 어렵습니다.
- 새 배터리인데도 반복적으로 방전됨
- 주행 후에도 배터리 충전상태가 회복되지 않음
- 충전전압이 비정상적으로 높게 유지됨
- 배터리가 뜨겁거나 케이스 상태가 이상함
- 계기판이나 조명 등 전장품 반응까지 불안정함
PCX의 배터리·스마트키·조명·충전계통 등 전장 문제를 전체적으로 찾고 있다면 아래 허브글도 함께 보면 좋습니다.
8. PCX125 레귤레이터 고장 증상 자주 묻는 질문
PCX125 배터리가 계속 방전되면 레귤레이터 고장인가요?
PCX125 배터리가 계속 방전되면 레귤레이터 고장인가요?가능성 중 하나이지만 바로 확정할 수는 없습니다. 배터리 자체 열화, 스테이터 발전 부족, 배선이나 커넥터 문제도 반복 방전을 만들 수 있습니다. 먼저 충전전압을 확인하고 범위를 좁히는 것이 좋습니다.
충전전압이 낮으면 레귤레이터와 스테이터 중 무엇이 고장인가요?
배터리 단자에서 낮은 충전전압이 측정됐다는 사실만으로는 구분하기 어렵습니다. 다음 단계에서 발전계통 출력과 배선, 전압 제어계통을 나눠 점검해야 합니다.
충전전압이 높으면 스테이터 고장인가요?
단순히 발전을 많이 한다는 의미로만 보기는 어렵습니다. 일반적인 충전범위를 크게 넘어 높은 전압이 지속된다면 전압을 제어하는 쪽의 이상 여부를 우선 확인할 필요가 있습니다.
14V가 넘으면 과충전인가요?
그렇지 않습니다. 일반 12V 충전계통에서는 엔진 작동 중 14V 부근이 정상적인 충전전압으로 나타날 수 있습니다. 특정 숫자 하나보다 차량별 정상범위와 엔진 회전 변화에 따른 전압 패턴을 함께 봐야 합니다.
새 배터리도 과충전 때문에 고장 날 수 있나요?
배터리를 새것으로 교환했더라도 충전계통에서 과도한 전압을 계속 공급한다면 배터리에 부담이 생길 수 있습니다. 따라서 기존 배터리가 비정상적으로 빨리 손상됐다면 새 배터리를 장착하는 것과 함께 충전전압도 확인하는 것이 좋습니다.
레귤레이터를 자가 교체하면 되나요?
교체 자체보다 고장 확정이 먼저입니다. 충전전압이 낮다는 이유만으로 레귤레이터를 교환했다가 실제 원인이 스테이터나 커넥터였던 경우에는 문제가 그대로 남습니다. 정확한 회로 진단 후 교환하는 편이 안전합니다.
PCX125 모든 연식의 레귤레이터 점검값이 같은가요?
그렇게 단정하면 안 됩니다. PCX125는 연식과 사양에 따라 부품 구성과 정비 절차가 달라질 수 있으므로 저항값, 커넥터 핀, 세부 판정전압 같은 정밀 수치는 해당 연식의 Honda 서비스 자료를 확인해야 합니다.
PCX125 레귤레이터 고장 증상을 판단할 때 가장 중요한 것은 배터리 방전만 보는 것이 아니라 저충전과 과충전을 나눠서 보는 것입니다.
충전전압이 충분히 올라가지 않으면서 배터리가 반복 방전된다면 저충전 방향으로 점검해야 합니다. 반대로 일반적인 충전범위를 크게 넘어 높은 전압이 지속되거나 배터리가 비정상적으로 뜨거워진다면 과충전과 전압 제어계통을 확인해야 합니다.
하지만 저충전은 레귤레이터만의 문제가 아닙니다. 스테이터 발전량 부족이나 배선·커넥터 문제도 같은 결과를 만들 수 있습니다.
따라서 배터리 상태 → 충전전압 → 저충전·과충전 구분 → 배선·커넥터 → 스테이터 → 레귤레이터 계통 순서로 좁혀가는 것이 불필요한 부품 교체를 줄이는 방법입니다.
