PCX125 배터리가 자꾸 방전되면 가장 먼저 배터리 수명을 의심하기 쉽습니다. 하지만 새 배터리를 달았는데도 며칠 뒤 다시 시동이 약해진다면 배터리가 아니라 주행 중 제대로 충전되지 않는 문제일 수도 있습니다.
이럴 때 가장 간단하게 확인할 수 있는 것이 배터리 단자의 전압입니다. 멀티미터 하나만 있으면 엔진을 끈 상태의 배터리 전압과 시동 후 충전전압을 비교해 발전계통이 정상적으로 작동하는지 대략적인 범위를 좁힐 수 있습니다.
다만 PCX125는 연식에 따라 충전계통과 정비 기준이 달라질 수 있습니다. 아래 전압은 자가점검에 활용하기 좋은 일반적인 12V 배터리·충전계통 기준이며, 정확한 고장 판정값은 자신의 연식에 맞는 Honda 서비스 자료를 우선해야 합니다.
- 엔진 OFF 상태에서는 배터리 자체의 충전 상태를 봅니다.
- 충분히 충전되고 안정된 12V 배터리는 약 12.7V 전후가 하나의 참고 기준입니다.
- 엔진이 작동하면 발전계통 때문에 전압이 엔진 OFF 상태보다 올라가야 합니다.
- 실전에서는 약 13.5~14.4V 부근을 정상적인 충전 범위의 참고값으로 볼 수 있습니다.
- 시동 후에도 계속 12V대에 머문다면 충전 부족을 의심할 수 있습니다.
- 반대로 15V를 넘는 높은 전압이 지속된다면 과충전 계통도 점검해야 합니다.
- 전압 하나만으로 제너레이터나 레귤레이터를 바로 교체하면 안 됩니다.

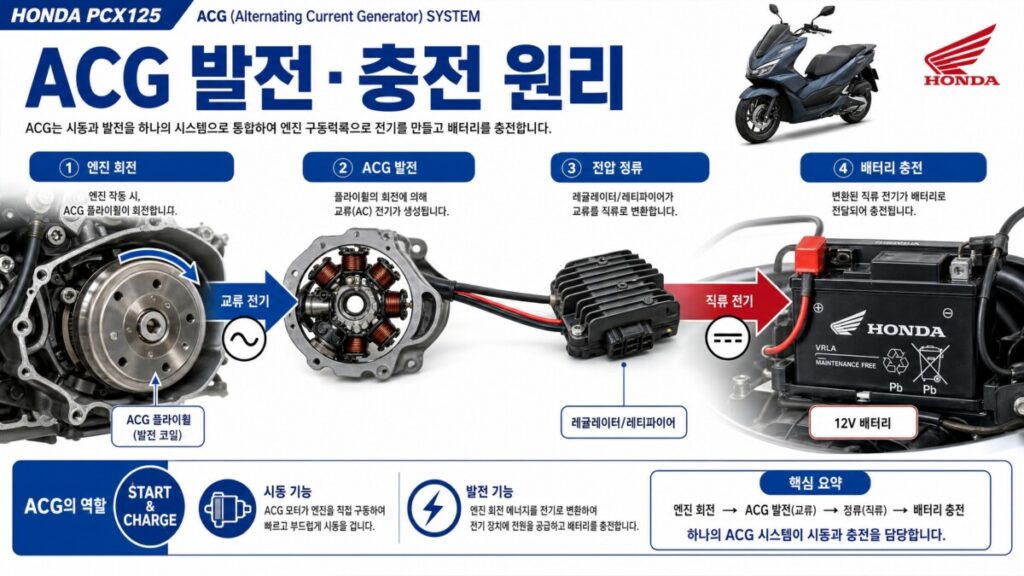

1. PCX125는 어떻게 배터리를 충전할까?
PCX125는 일반적인 자동차처럼 별도의 스타터모터와 발전기가 완전히 분리된 구조로만 이해하면 조금 헷갈릴 수 있습니다.
Honda PCX에는 ACG 스타터가 사용됩니다. 이 장치는 엔진을 조용하게 시동하는 역할을 하면서 엔진이 작동한 뒤에는 전기를 만들어 배터리를 충전하는 역할에도 관여합니다.
엔진 회전
↓
ACG·발전계통에서 전기 생성
↓
충전전압 제어
↓
배터리 충전 + 차량 전장품에 전원 공급
그래서 배터리를 새것으로 교체했더라도 발전계통에 문제가 있으면 주행하면서 충전되는 양보다 사용되는 전기가 많아져 다시 방전될 수 있습니다.
반대로 발전 전압이 지나치게 높게 제어되는 경우에는 배터리에 과도한 충전이 걸릴 수 있습니다.
PCX 배터리와 전장계통 전체를 함께 확인하려면 기존에 정리한 아래 글도 같이 보면 이해하기 쉽습니다.

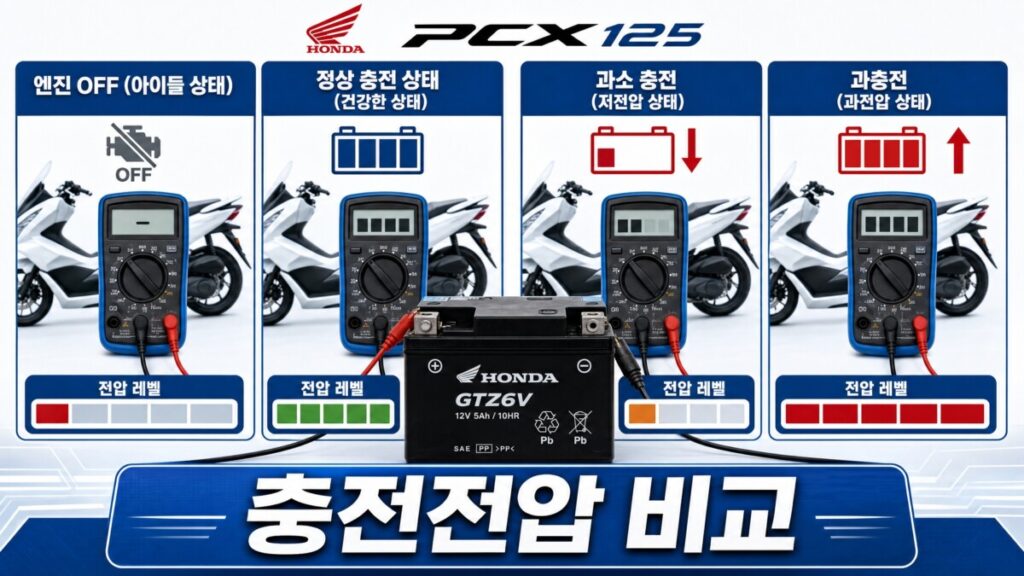

2. PCX125 충전전압 정상 범위는 어느 정도일까?
전압을 볼 때는 엔진을 끈 상태와 엔진이 작동하는 상태를 구분해야 합니다.
| 측정 상태 | 전압 참고값 | 판단 |
|---|---|---|
| 엔진 OFF·충분히 안정된 상태 | 약 12.7V 전후 | 충전 상태가 좋은 배터리의 참고값 |
| 12.4V 부근 이하가 오래 지속 | 충전량 부족 가능성 | 배터리 충전상태와 사용 패턴 확인 |
| 엔진 작동 중 | 약 13.5~14.4V 부근 | 일반적인 충전계통 실전 참고범위 |
| 엔진 회전을 올려도 12V대 유지 | 충전전압 상승이 거의 없음 | 발전·충전계통 점검 필요 |
| 15V 이상이 계속 유지 | 과도하게 높은 충전전압 | 전압 제어계통 점검 필요 |
여기서 13.5~14.4V를 모든 PCX125 연식의 Honda 정식 서비스 한계값이라고 생각하면 안 됩니다. 배터리 제조사가 제시하는 일반적인 차량 충전계통의 참고범위이며, 실제 PCX125의 정밀 고장 판정은 해당 연식 서비스 매뉴얼 기준을 사용해야 합니다.
중요한 것은 숫자 하나보다 시동 전보다 시동 후 전압이 올라가는가입니다.

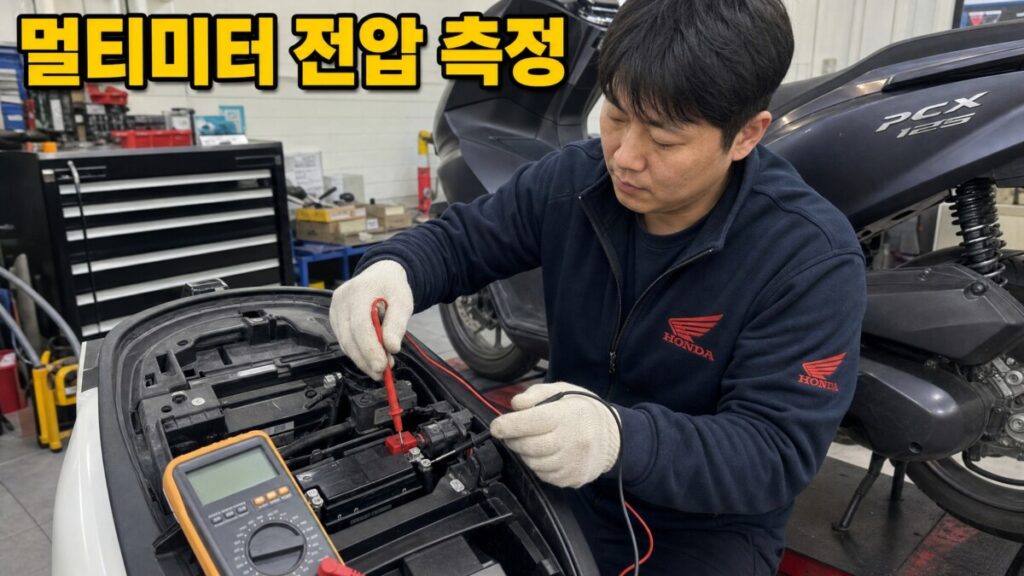

3. 멀티미터로 PCX125 충전전압 측정하는 방법
충전전압 확인 자체는 복잡하지 않습니다. DC 전압을 측정할 수 있는 일반적인 디지털 멀티미터면 기본 확인이 가능합니다.
- 디지털 멀티미터
- PCX125 배터리 단자에 접근할 수 있는 기본 공구
- 측정값을 기록할 메모 또는 스마트폰
- PCX125의 메인 스위치를 OFF로 합니다.
- 배터리 단자가 보이도록 접근합니다.
- 멀티미터를 DC 전압(V⎓) 측정 모드로 설정합니다.
- 검은색 프로브를 배터리 마이너스(-), 빨간색 프로브를 플러스(+) 단자에 댑니다.
- 엔진을 끈 상태의 전압을 기록합니다.
- 시동을 걸고 다시 전압을 확인합니다.
- 엔진 회전을 무리하지 않는 범위에서 조금 높여 전압 변화를 관찰합니다.
- 측정값이 안정적으로 상승하는지, 지나치게 낮거나 높지는 않은지 확인합니다.
빨간색과 검은색 프로브를 서로 닿게 하거나 배터리 플러스 단자와 차체 금속 부분을 동시에 쇼트시키지 않도록 주의해야 합니다.
전압 측정이 목적이라면 멀티미터 리드선을 전류(A) 측정 단자에 꽂아 놓은 상태로 배터리 양 단자에 직접 연결해서는 안 됩니다.
4. 시동 전 12.7V인데 시동 후에도 12V대라면?
이 패턴은 상당히 중요합니다.
예를 들어 엔진을 끈 상태에서는 12.7V 정도가 나왔는데 시동을 걸고 엔진 회전을 올려도 계속 12.3~12.8V 부근에만 머문다면 배터리가 충전전압을 제대로 공급받고 있는지 확인할 필요가 있습니다.
이때는 배터리가 멀쩡해 보여도 주행할수록 저장된 전기를 조금씩 사용하게 되고, 결국 다시 방전될 수 있습니다.
| 측정 결과 | 우선 의심할 범위 |
|---|---|
| 엔진 OFF부터 전압이 낮음 | 배터리 충전상태·배터리 성능 |
| 시동 후 전압이 거의 상승하지 않음 | 발전계통·전압 제어계통·배선 |
| 회전을 올리면 잠깐 오르다가 크게 흔들림 | 커넥터·배선·발전계통 추가 점검 |
| 15V 이상으로 계속 올라감 | 전압 제어계통 이상 가능성 |
반대로 엔진 OFF 상태부터 전압이 크게 낮다면 발전기 고장이라고 단정하기 전에 배터리 자체가 충분히 충전돼 있는지부터 확인해야 합니다.
배터리 자체 전압과 교체 판단 기준은 아래 글에서 따로 정리했습니다.

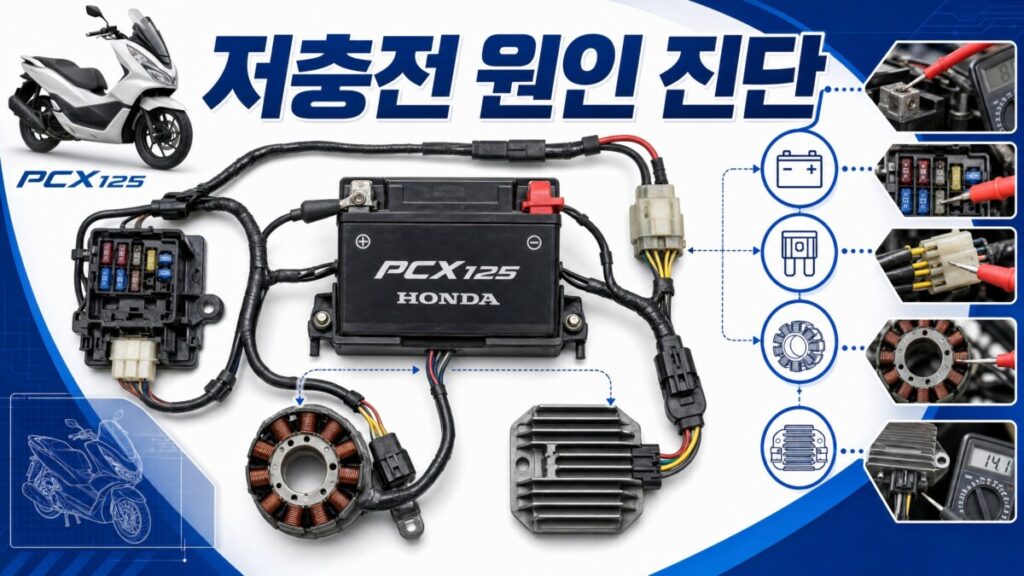

5. 충전전압이 낮으면 제너레이터 고장일까?
아닙니다. 충전전압이 낮다는 결과만으로 제너레이터나 스테이터를 바로 교체하면 안 됩니다.
PCX125의 충전계통은 발전을 담당하는 부분과 만들어진 전기를 배터리에 맞게 제어하는 부분, 배선과 커넥터까지 하나의 시스템으로 연결돼 있습니다.
그래서 저충전이 확인되면 다음 범위를 차례로 살펴봐야 합니다.
- 배터리 자체의 충전 상태와 수명
- 배터리 단자 풀림·부식
- 메인 퓨즈와 관련 배선
- 발전계통 커넥터 접촉 상태
- 제너레이터·스테이터 출력
- 레귤레이터·정류 계통
- 추가 장착한 USB·열선그립 등 전기 부하
- 차량에서 비정상적으로 전기를 소비하는 부분
충전전압 낮음 → 제너레이터 바로 교체
보다는
배터리 상태 → 단자·배선 → 충전전압 → 발전 출력 → 전압 제어계통
순서로 좁혀가는 것이 불필요한 부품 교환을 줄이는 방법입니다.
6. 새 배터리인데 계속 방전된다면 충전전압을 꼭 봐야 한다
배터리를 새것으로 교환하면 당장은 시동이 잘 걸립니다. 새 배터리 안에 충분한 전기가 저장돼 있기 때문입니다.
문제는 PCX125가 주행 중 제대로 충전하지 못하고 있을 때입니다. 이 경우 처음 며칠은 정상처럼 보이다가 저장된 전기를 계속 소비하면서 다시 시동성이 나빠질 수 있습니다.
배터리 교체
↓
처음에는 시동 정상
↓
며칠 또는 일정 기간 사용
↓
다시 시동 약해짐
↓
배터리 방전 반복
이때 또 배터리부터 교체하면 원인이 남아 있기 때문에 같은 현상이 반복될 수 있습니다.
이미 방전돼 시동이 불가능한 상황이라면 안전한 점프 시동 방법도 함께 확인할 수 있습니다.
또 주행 중 배터리 관련 경고가 나타난 경우에는 단순 배터리 수명뿐 아니라 충전계통 이상까지 함께 확인할 필요가 있습니다.
7. PCX125 충전전압 관련 자주 묻는 질문
PCX125 시동 전 12.5V면 배터리가 고장인가요?
PCX125 시동 전 12.5V면 배터리가 고장인가요?전압 하나만으로 배터리 고장을 확정할 수는 없습니다. 충전 직후인지, 몇 시간 안정된 뒤인지, 외부 온도와 배터리 상태에 따라 측정값이 달라질 수 있습니다. 충전상태가 낮다면 먼저 완충 후 다시 확인하는 것이 좋습니다.
시동을 걸었는데 13V 정도밖에 안 나옵니다.
공회전 상태에서는 차량 조건과 전기 부하에 따라 측정값이 달라질 수 있습니다. 엔진 회전을 조금 높였을 때 전압이 어떻게 변하는지도 함께 확인해야 합니다. 계속 12V대에 머물거나 배터리가 반복 방전된다면 정밀 점검이 필요합니다.
14V가 나오면 무조건 정상인가요?
충전전압만 놓고 보면 정상 범위에 가까운 값이지만 이것만으로 배터리와 발전계통 전체가 완벽하다고 확정할 수는 없습니다. 배터리 자체의 성능이나 암전류 같은 문제는 별도로 존재할 수 있습니다.
15V가 넘으면 좋은 것 아닌가요? 충전이 더 잘 되는 것 아닌가요?
충전전압은 높을수록 좋은 것이 아닙니다. 지나치게 높은 전압이 계속되면 배터리에 부담을 줄 수 있으므로 전압 제어계통을 점검해야 합니다.
멀티미터를 배터리에 연결한 채 시동 걸어도 되나요?
DC 전압 측정 모드로 정확하게 연결했다면 시동 전후 전압 변화를 확인할 수 있습니다. 다만 프로브가 움직여 단자 사이를 쇼트시키지 않도록 고정과 접촉에 주의해야 합니다.
충전전압이 낮으면 레귤레이터와 제너레이터 중 어느 쪽이 고장인가요?
배터리 단자에서 측정한 충전전압만으로 둘 중 하나를 바로 확정할 수 없습니다. 다음 단계에서는 발전기 측 출력과 배선·커넥터, 전압 제어 상태를 각각 확인해야 합니다.
PCX125 모든 연식의 정상 충전전압이 똑같나요?
자가점검에서는 일반적인 12V 차량 충전 범위를 참고할 수 있지만 정밀한 서비스 판정값과 측정 조건은 연식과 사양에 따라 확인해야 합니다. 정확한 부품 진단이 필요하면 자신의 연식에 맞는 Honda 서비스 자료를 기준으로 판단하는 것이 좋습니다.
PCX125 충전계통을 확인할 때는 엔진 OFF 상태의 배터리 전압과 시동 후 충전전압을 비교하는 것이 핵심입니다.
충분히 충전된 12V 배터리는 안정된 상태에서 약 12.7V 전후를 참고할 수 있고, 엔진이 작동하면서 정상적으로 충전되고 있다면 일반적으로 약 13.5~14.4V 부근까지 전압이 올라가는지를 확인할 수 있습니다.
반대로 엔진 회전을 올려도 계속 12V대에 머물면서 배터리 방전이 반복된다면 배터리만 교체하지 말고 발전·충전계통을 점검해야 합니다.
또 15V를 넘는 높은 전압이 지속된다면 무조건 충전이 잘되는 것으로 생각하지 말고 과충전 가능성도 확인해야 합니다.
배터리 전압 확인 → 시동 후 충전전압 확인 → 단자·배선 확인 → 발전계통 확인 → 전압 제어계통 확인 순서로 접근하면 불필요한 부품 교체를 줄일 수 있습니다.
참고: Honda는 PCX의 ACG 스타터가 주행 중 발전과 배터리 충전 역할을 수행한다고 설명하고 있습니다. 배터리·충전전압 참고값은 배터리 제조사 GS Yuasa의 차량용 배터리 점검 자료를 함께 참고했습니다.
