PCX125 스타터 릴레이 고장 증상을 검색하는 경우 대부분은 시동 버튼을 눌렀는데 엔진이 전혀 돌지 않고 아무 반응도 없는 상황입니다.
그런데 PCX125는 일반적인 오토바이의 시동계통과 조금 다르게 봐야 합니다. Honda PCX는 주행 중 발전에 사용하는 ACG를 엔진 시동에도 사용하는 ACG 스타터 방식을 적용하고 있기 때문입니다.
따라서 다른 오토바이에서 사용하는 일반적인 셀모터·스타터 릴레이 진단법을 모든 PCX125 연식에 그대로 대입해 “릴레이부터 교체”하는 방식은 적절하지 않을 수 있습니다.
시동 버튼이 완전히 무반응이라면 먼저 배터리 → 정상 시동 조건 → 브레이크 스위치 → 사이드스탠드 → 퓨즈 → 스타트 스위치 → 해당 연식의 ACG 시동제어 회로 순으로 범위를 좁히는 것이 좋습니다.
- PCX는 ACG 발전기를 엔진 시동에도 사용하는 구조입니다.
- 따라서 모든 PCX125에 일반적인 스타터 릴레이 진단을 그대로 적용하면 안 됩니다.
- 시동 버튼 완전 무반응이면 배터리 상태와 시동 허용 조건부터 확인합니다.
- 사이드스탠드가 내려가 있거나 뒤 브레이크 입력이 정상적으로 들어오지 않으면 시동되지 않을 수 있습니다.
- 퓨즈와 배터리 단자 풀림·부식도 Honda가 우선 확인하도록 안내하는 항목입니다.
- 버튼을 눌렀을 때 딸깍 소리가 나는 경우와 완전히 조용한 경우는 진단 방향이 다릅니다.
- 릴레이 위치·핀 번호·직결 방법은 연식별 구조 확인 없이 임의로 따라 하지 않는 것이 좋습니다.
1. PCX125에는 일반 오토바이와 같은 스타터 릴레이가 있을까?
먼저 용어부터 정리할 필요가 있습니다.
일반적인 셀모터 방식의 오토바이는 배터리의 큰 전류를 스타터모터에 전달하기 위해 스타터 릴레이 또는 스타터 마그네틱 스위치를 사용하는 경우가 많습니다.
하지만 PCX는 Honda가 개발한 ACG 스타터를 사용합니다. 주행 중 전기를 생산하는 AC Generator를 반대로 모터처럼 이용해 엔진을 회전시키는 방식입니다.
배터리 전원
↓
시동 허용 조건 확인
↓
전자제어 시동회로
↓
ACG를 모터처럼 구동
↓
엔진 크랭킹·시동
이 구조 덕분에 PCX는 일반적인 스타터모터의 기어 맞물림 소리 없이 비교적 조용하게 시동됩니다.
따라서 인터넷에서 “스타터 릴레이 두 단자를 직결해 보면 된다”는 일반 오토바이 정보를 발견했더라도 자신의 PCX125 연식과 회로구조를 확인하지 않고 그대로 시도해서는 안 됩니다.
특히 PCX는 연식과 사양에 따라 시동·전장 제어구조가 달라질 수 있으므로 정확한 부품명과 회로는 해당 연식 Honda 서비스 자료를 기준으로 확인해야 합니다.
2. PCX125 시동 버튼이 완전히 무반응일 때 나타나는 증상
PCX125 스타터 릴레이 고장 증상으로 생각하기 쉬운 상황은 시동 버튼을 눌러도 아무 반응이 없는 경우입니다.
하지만 완전 무반응은 릴레이 하나로 원인을 특정할 수 있는 증상이 아닙니다.
| 증상 | 우선 확인할 범위 |
|---|---|
| 계기판까지 아무 반응 없음 | 배터리·단자·메인전원·퓨즈 |
| 계기판은 정상인데 시동 버튼만 무반응 | 시동 조건·브레이크 스위치·스타트 스위치·제어회로 |
| 사이드스탠드를 내렸을 때만 시동 안 됨 | 정상적인 시동 차단 기능 가능 |
| 브레이크를 잡아도 시동 안 됨 | 브레이크 입력·스위치 상태 확인 |
| 버튼을 누르면 딸깍 소리가 남 | 완전 무반응과 다른 진단 방향 필요 |
| 엔진은 도는데 시동만 안 걸림 | 점화·연료·PGM-FI 등 다른 계통 확인 |
즉 이 글은 버튼을 눌렀는데 ACG가 엔진을 돌리려는 반응 자체가 없는 경우에 초점을 맞춥니다.
엔진이 실제로 크랭킹하고 있는데 시동만 걸리지 않는다면 진단 방향이 완전히 달라집니다.

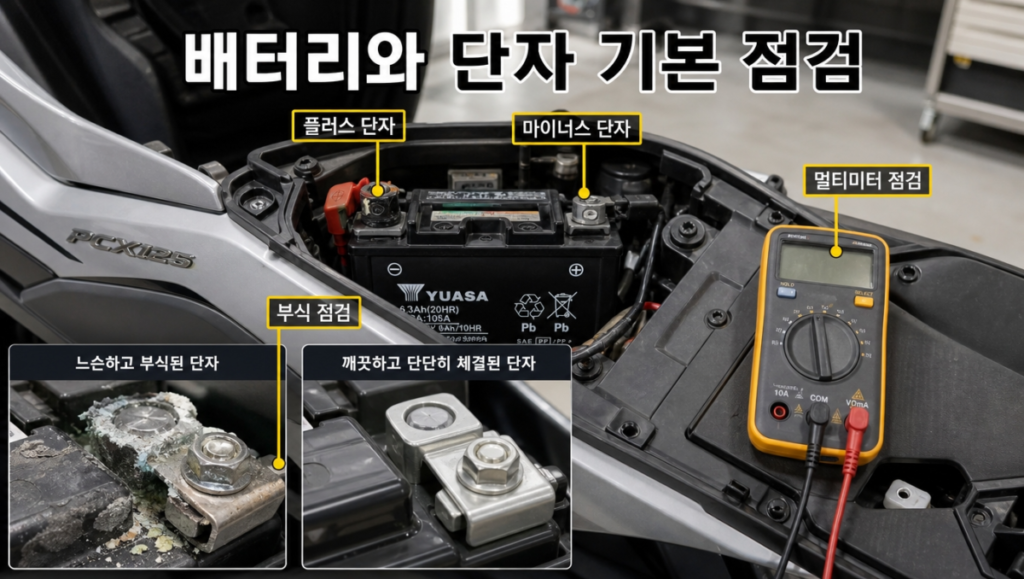

3. 가장 먼저 배터리와 배터리 단자부터 확인한다
시동 버튼이 무반응이면 릴레이보다 먼저 배터리 상태를 확인하는 것이 좋습니다.
배터리가 심하게 방전됐거나 단자가 느슨하면 계기판은 어느 정도 켜지더라도 실제 시동에 필요한 상태가 되지 않을 수 있습니다.
Honda PCX 사용설명서에서도 시동계통이 작동하지 않을 때 배터리 단자가 느슨하거나 부식되어 있지 않은지를 우선 확인하도록 안내합니다.
- 배터리 플러스·마이너스 단자가 단단히 체결돼 있는지
- 단자 주변에 부식이나 흰색 가루가 생기지 않았는지
- 메인 스위치를 켰을 때 계기판이 정상적으로 들어오는지
- 경적이나 전조등 반응이 평소보다 현저히 약하지 않은지
- 배터리를 최근 완충했는지
배터리가 오래됐다면 단순 전압뿐 아니라 배터리 자체 성능도 함께 봐야 합니다.
이미 완전히 방전된 상태라면 아래 점프 시동 글에서 먼저 안전한 대처방법을 확인할 수 있습니다.

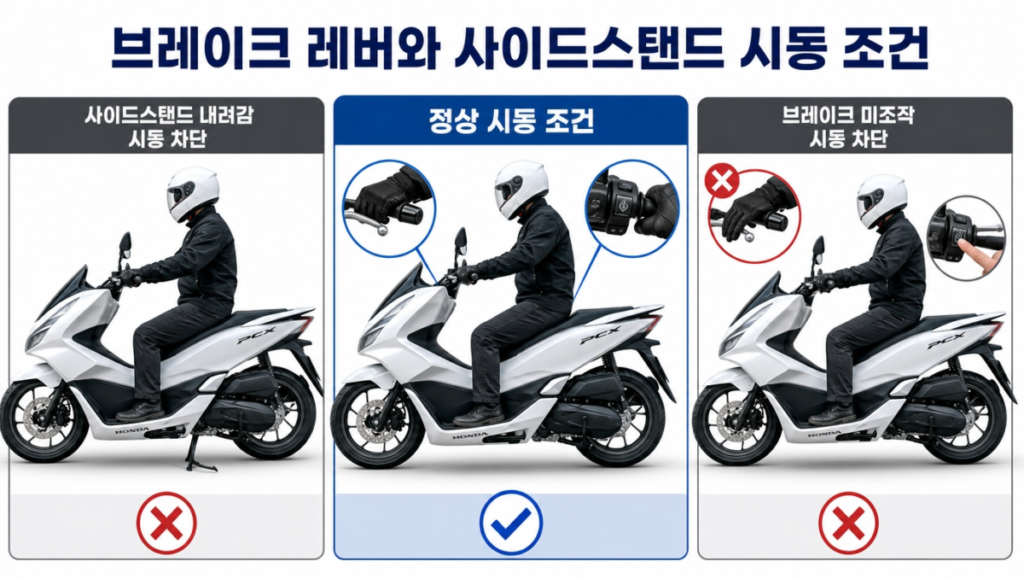

4. 브레이크 레버와 사이드스탠드부터 확인해야 하는 이유
PCX는 단순히 시동 버튼만 누른다고 엔진이 시동되는 구조가 아닙니다.
Honda 사용설명서에서는 엔진을 시동할 때 사이드스탠드를 접고 뒤 브레이크 레버를 강하게 잡은 상태에서 스타터 스위치를 누르도록 안내합니다.
따라서 시동 버튼이 완전히 무반응일 때는 전기부품을 분해하기 전에 이런 시동 허용 조건부터 확인해야 합니다.
사이드스탠드 완전히 접기
↓
메인 스위치 ON 확인
↓
뒤 브레이크 레버 확실하게 잡기
↓
스로틀을 닫은 상태에서 시동 버튼 누르기
브레이크 레버를 잡았는데도 차량이 브레이크 입력을 인식하지 못한다면 시동 허용 조건이 충족되지 않을 수 있습니다.
브레이크등이 켜지는지 확인하는 것도 기초적인 단서가 될 수 있지만, 브레이크등 점등 여부 하나만으로 모든 시동 입력 회로가 정상이라고 확정해서는 안 됩니다.
사이드스탠드 스위치 역시 단순히 외관만 보고 정상이라고 판단하기보다 실제 작동상태를 확인할 필요가 있습니다.
5. 퓨즈와 스타트 스위치도 무반응 원인이 될 수 있다
배터리와 정상적인 시동 조건에 문제가 없다면 다음은 퓨즈와 스위치 계통입니다.
Honda 사용설명서에서도 시동계통이 작동하지 않을 때 퓨즈가 끊어지지 않았는지 확인하도록 안내합니다.
퓨즈를 확인할 때는 단순히 겉모습만 보지 않고 퓨즈 엘리먼트가 실제로 끊어졌는지 확인하고, 필요하면 멀티미터의 연속성 측정 기능으로 확인할 수 있습니다.
| 점검 부위 | 확인할 내용 |
|---|---|
| 퓨즈 | 끊어짐·반복 단선 여부 |
| 스타터 스위치 | 버튼 접점·커넥터·배선 상태 |
| 브레이크 스위치 | 레버 작동 시 입력 여부 |
| 사이드스탠드 계통 | 스탠드를 접었는데도 시동 차단 상태인지 확인 |
| 커넥터·배선 | 빠짐·부식·습기·피복 손상 확인 |
퓨즈가 끊어졌다면 더 큰 용량의 퓨즈를 임의로 넣지 마세요. 같은 퓨즈가 다시 끊어진다면 단락이나 전기계통 이상 원인을 먼저 찾아야 합니다.
또 연식 확인 없이 릴레이 단자나 커넥터 핀을 임의로 직결하는 방법은 권하지 않습니다.
6. 정말 스타터 릴레이 고장인지 어떻게 판단할까?
여기까지 확인했는데도 시동 버튼이 완전히 무반응이라면 그때부터 해당 차량의 실제 시동회로를 확인해야 합니다.
중요한 것은 먼저 자신의 PCX125 연식에 별도의 스타터 릴레이나 시동제어 릴레이가 어떤 형태로 사용되는지 확인하는 것입니다.
PCX의 ACG 스타터는 일반 셀모터와 구조가 다르기 때문에 다른 차종의 스타터 릴레이 점검법을 그대로 적용해서는 안 됩니다.
정비 진단에서는 해당 연식의 회로도를 기준으로 다음과 같은 흐름을 확인하게 됩니다.
- 시동 버튼 입력이 정상적으로 발생하는지 확인합니다.
- 브레이크·사이드스탠드 등 시동 허용 조건이 정상인지 확인합니다.
- 관련 퓨즈와 전원 공급을 확인합니다.
- 시동제어 회로까지 전원이 전달되는지 확인합니다.
- 해당 연식에 사용된 릴레이·제어장치와 ACG 구동회로를 점검합니다.
- 배선 단선이나 접지불량 여부를 확인합니다.
단순 릴레이 자체의 연속성은 멀티미터로 확인할 수 있지만 정확한 단자 배열과 정상 저항값을 모르면서 임의로 전원을 인가하는 방식은 피하는 것이 좋습니다.
PCX 전기계통 전체 진단 흐름이 필요하다면 아래 글도 같이 보면 좋습니다.
7. PCX125 스타터 릴레이 고장 증상 관련 자주 묻는 질문
시동 버튼을 눌러도 진짜 아무 소리도 안 납니다. 릴레이 고장인가요?
시동 버튼을 눌러도 진짜 아무 소리도 안 납니다. 릴레이 고장인가요?릴레이나 시동제어 회로도 원인 후보가 될 수 있지만 그것만으로 확정할 수는 없습니다. 배터리, 단자, 퓨즈, 브레이크 입력, 사이드스탠드, 스타트 스위치를 먼저 확인하는 것이 좋습니다.
브레이크를 잡지 않으면 PCX125 시동이 안 걸리나요?
Honda 사용설명서에서는 뒤 브레이크 레버를 강하게 잡은 상태에서 스타터 스위치를 눌러 시동하도록 안내합니다. 따라서 브레이크 입력이 정상적으로 인식되지 않으면 시동불량 원인 범위에 포함됩니다.
사이드스탠드가 내려가 있으면 시동이 안 걸리나요?
Honda PCX 사용설명서에 따르면 사이드스탠드를 내린 상태에서는 엔진이 시동되지 않습니다. 먼저 스탠드를 완전히 접은 뒤 다시 확인해야 합니다.
계기판은 잘 켜지는데 시동 버튼만 무반응입니다.
이 경우 배터리가 완전히 끊어진 상황보다는 시동 허용 조건, 브레이크 스위치, 스타트 스위치, 관련 퓨즈와 시동제어 회로 쪽으로 범위를 좁힐 수 있습니다. 다만 계기판이 켜진다는 사실만으로 배터리 상태가 완전히 정상이라는 뜻은 아닙니다.
버튼을 누르면 딸깍 소리는 납니다.
완전 무반응과는 다른 증상입니다. 전기신호가 어느 단계까지 전달되고 있을 가능성이 있으므로 배터리 전압강하, 접점, 시동구동 계통 등 다른 방향으로 진단해야 합니다.
스타터 릴레이 두 단자를 드라이버로 직결해봐도 되나요?
PCX125 연식별 회로구조를 확인하지 않은 상태에서는 권하지 않습니다. PCX는 ACG 스타터 구조를 사용하고 있으며 잘못된 단자 직결은 단락이나 전장부품 손상을 일으킬 수 있습니다.
PCX125 모든 연식의 스타터 릴레이 위치가 같은가요?
그렇게 단정하면 안 됩니다. PCX는 세대와 연식에 따라 전장구조와 부품 구성이 달라질 수 있습니다. 부품 위치나 커넥터 핀을 다루려면 차대번호와 연식에 맞는 서비스 자료를 확인해야 합니다.
PCX125 스타터 릴레이 고장 증상이라고 생각하기 쉬운 대표 상황은 시동 버튼을 눌러도 엔진을 돌리려는 반응이 전혀 없는 경우입니다.
하지만 PCX125는 일반적인 셀모터가 아니라 ACG 발전기를 시동에도 사용하는 구조이므로 무반응 = 스타터 릴레이 고장으로 바로 결론 내리면 안 됩니다.
가장 먼저 배터리·배터리 단자 → 사이드스탠드 → 뒤 브레이크 입력 → 퓨즈 → 스타트 스위치 → 배선·커넥터 → 연식별 시동제어 회로 순서로 확인하는 것이 좋습니다.
특히 계기판은 정상인데 시동 버튼만 완전히 무반응이라면 시동 허용 조건과 스위치·제어회로의 우선순위가 올라갑니다.
반대로 버튼을 눌렀을 때 딸깍 소리가 난다면 이번 글의 완전 무반응과는 다른 유형이므로 배터리 전압강하와 시동구동 계통을 별도로 진단해야 합니다.
