PCX125 라디에이터 팬 안 도는 원인｜수온 경고등·과열 때 점검 순서

PCX125 라디에이터 팬 안 도는 원인을 찾고 있다면 먼저 한 가지부터 구분해야 합니다. 냉각팬은 엔진을 켜자마자 항상 돌아가는 부품이 아닙니다.

엔진과 냉각수 온도가 충분히 낮을 때 팬이 멈춰 있는 것은 정상일 수 있습니다. 문제가 되는 것은 엔진이 실제로 과열되고 수온 경고등까지 켜졌는데도 팬이 전혀 작동하지 않는 경우입니다.

이때는 팬 모터만 교체하기보다 퓨즈, 전원공급, 릴레이·제어회로, 수온신호, 커넥터와 배선을 순서대로 확인해야 합니다.

반대로 팬이 정상적으로 돌아가는데도 엔진이 계속 과열된다면 냉각수 부족, 라디에이터 막힘, 워터펌프 순환불량이나 서모스탯 문제 등 다른 냉각계통으로 진단 방향을 옮겨야 합니다.

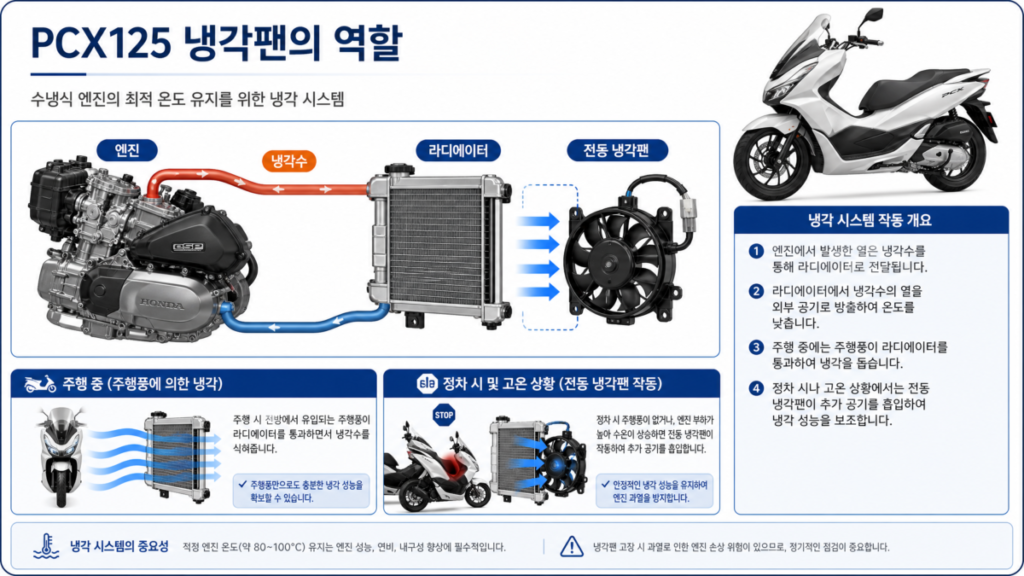

1. PCX125 라디에이터 팬은 언제 돌아가는 부품일까?

라디에이터 팬의 역할은 라디에이터를 통과하는 공기의 양을 늘려 냉각수가 가진 열을 밖으로 방출하도록 돕는 것입니다.

달리는 동안에는 주행풍이 라디에이터를 통과하기 때문에 팬이 계속 돌 필요가 없습니다. 특히 엔진이 차갑거나 냉각수 온도가 충분히 낮은 상황에서는 팬이 정지해 있을 수 있습니다.

따라서 정차한 상태에서 PCX125를 시동한 뒤 팬이 바로 돌지 않는다고 해서 고장이라고 판단하면 안 됩니다.

중요한 것은 엔진 온도가 충분히 올라가 냉각이 필요한 상황에서 팬이 정상적으로 작동하느냐입니다.

다만 PCX125 세대와 연식마다 냉각팬 제어조건이 달라질 수 있으므로 “몇 도에서 반드시 켜져야 한다”는 숫자를 모든 PCX125에 공통 적용해서는 안 됩니다.

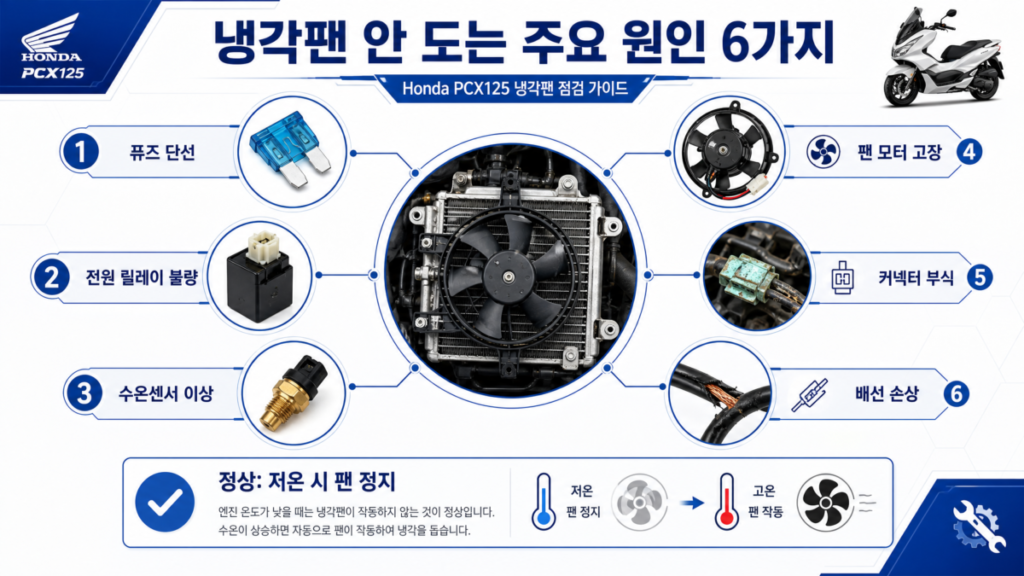

2. PCX125 라디에이터 팬 안 도는 원인 6가지

PCX125 라디에이터 팬 안 도는 원인은 팬 모터 자체 고장 외에도 여러 가지가 있습니다.

따라서 팬이 돌지 않는다는 결과만 보고 팬 모터부터 주문하는 것은 좋은 진단 순서가 아닙니다.

3. 수온 경고등까지 켜졌는데 팬이 안 돌면 어떻게 해야 할까?

냉각팬 고장을 가장 중요하게 봐야 하는 순간은 엔진이 실제로 뜨거워지고 수온 경고등까지 나타났는데 팬이 작동하지 않는 상황입니다.

Honda는 PCX 사용설명서에서 수온 경고가 발생하면 즉시 엔진을 멈추고 냉각시킨 뒤 냉각수 수위와 누수 여부를 확인하도록 안내합니다.

다른 Honda 수냉식 모델의 공식 매뉴얼에서는 과열 상태에서 팬 작동 여부를 확인하고, 팬이 작동하지 않는다면 고장을 의심해 재시동하지 말고 차량을 운송하도록 안내하기도 합니다.

이때 팬이 안 돈다고 뜨거운 엔진을 계속 공회전시키면서 기다리는 방식은 피하는 것이 좋습니다.

Honda는 장시간 빠른 공회전 자체도 수온 경고의 원인이 될 수 있다고 안내하고 있습니다.

오토바이 냉각수 온도 경고등과 과열 시 대처 순서

4. 팬 퓨즈·모터·커넥터는 어떤 순서로 확인할까?

엔진이 완전히 식은 뒤 팬 회로를 확인한다면 외부에서 확인할 수 있는 부분부터 시작합니다.

1. 팬 날개 주변을 눈으로 확인합니다.
   돌이나 이물질이 끼었거나 팬이 물리적으로 걸리지 않았는지 살펴봅니다.
2. 팬 커넥터를 확인합니다.
   빠짐, 물기, 녹, 단자 손상과 배선 눌림을 봅니다.
3. 연식별 퓨즈표에서 냉각팬 관련 회로를 확인합니다.
   정확한 위치와 정격을 매뉴얼 기준으로 확인합니다.
4. 퓨즈가 끊어졌다면 원인을 찾습니다.
   같은 퓨즈가 다시 끊어진다면 단순 퓨즈 노후보다 회로 이상을 의심합니다.
5. 팬 작동 명령이 들어올 때 전원과 접지를 확인합니다.
   전원이 정상적으로 전달되는지 서비스 절차에 따라 측정합니다.
6. 전원은 정상인데 팬이 돌지 않는다면 팬 모터 자체를 점검합니다.

또 PCX125의 팬 퓨즈 위치와 정격, 릴레이 위치는 연식에 따라 다를 수 있으므로 다른 세대의 사진을 그대로 따라가지 않는 것이 좋습니다.

5. 수온센서 문제 때문에 팬이 안 돌 수도 있을까?

가능합니다. 냉각팬은 단순히 전원이 연결돼 계속 도는 장치가 아니라 엔진 온도와 제어조건에 따라 작동합니다.

따라서 냉각수 온도 신호가 실제보다 낮게 전달되거나 센서·배선에 문제가 있으면 제어장치가 팬을 작동시켜야 할 시점을 정확하게 판단하지 못할 수 있습니다.

이 때문에 팬이 안 돈다는 이유만으로 모터를 교체하기 전에 제어장치가 현재 냉각수 온도를 제대로 인식하고 있는지 확인하는 것이 중요합니다.

정확한 진단에서는 스캐너의 실시간 냉각수 온도값과 실제 냉간 상태를 비교하고, 필요하면 센서 회로를 서비스 매뉴얼 기준으로 측정합니다.

6. 팬은 정상적으로 도는데 PCX125가 과열된다면?

이 경우에는 팬을 원인 후보에서 조금 뒤로 미루고 냉각계통의 다른 부분을 확인해야 합니다.

팬은 라디에이터에서 열을 식히는 것을 도울 뿐이며 냉각수를 엔진과 라디에이터 사이로 직접 순환시키는 부품은 아닙니다.

팬이 정상인데도 과열된다면 다음 항목을 확인합니다.

• 리저버의 냉각수 수위가 부족하지 않은지
• 호스나 라디에이터에서 냉각수가 새지 않는지
• 라디에이터 커버와 냉각핀이 이물질로 막히지 않았는지
• 냉각계통에 공기가 남아 있지 않은지
• 워터펌프가 냉각수를 정상적으로 순환시키는지
• 서모스탯이 냉각수 흐름을 방해하고 있지 않은지

냉각수 자체가 부족한 경우 나타나는 증상은 아래 글에서 따로 확인할 수 있습니다.

오토바이 냉각수 부족 증상과 계속 타도 되는지 판단 기준

7. PCX125 냉각팬이 안 돌 때 실제 점검 순서

결국 가장 효율적인 방법은 팬 하나만 보는 것이 아니라 쉬운 것부터 범위를 좁히는 것입니다.

PCX 냉각계통의 기본적인 냉각수 관리와 교환주기는 아래 글에서 확인할 수 있습니다.

PCX 냉각수 교체주기와 냉각계통 관리 방법

8. PCX125 라디에이터 팬 관련 자주 묻는 질문

PCX125 시동을 걸었는데 팬이 안 돕니다. 고장인가요?

엔진이 차가운 상태라면 정상일 수 있습니다. 냉각팬은 항상 작동하는 장치가 아니므로 실제 수온이 올라간 상태에서 팬 작동 여부를 판단해야 합니다.

PCX125 팬은 몇 도에서 켜지나요?

정확한 작동온도는 연식과 제어사양에 맞는 Honda 서비스 자료를 기준으로 확인해야 합니다. 다른 연식이나 다른 Honda 모델의 수치를 그대로 적용하지 않는 것이 좋습니다.

수온 경고등이 켜졌는데 팬이 안 돌아갑니다.

실제 과열 상태라면 안전한 장소에 정차하고 엔진을 끄는 것이 우선입니다. 충분히 식힌 뒤 냉각수 수위와 누수를 확인하고 팬 모터·전원·제어회로·수온신호를 점검해야 합니다.

퓨즈만 교체하면 해결될까요?

한 번 끊어진 퓨즈가 단순 문제였을 수도 있지만 같은 퓨즈가 다시 끊어진다면 원인이 남아 있을 수 있습니다. 더 큰 용량의 퓨즈를 사용하는 대신 팬 모터와 배선을 점검해야 합니다.

팬이 계속 돌아도 문제인가요?

엔진이 충분히 뜨거운 상황이라면 정상 작동일 수 있습니다. 하지만 밤새 식은 엔진의 시동 직후부터 계속 팬이 작동한다면 수온신호나 팬 제어회로를 확인할 이유가 있습니다.

팬이 도는데도 수온 경고등이 켜집니다.

팬이 정상이라는 사실만으로 냉각계통 전체가 정상인 것은 아닙니다. 냉각수 부족, 워터펌프 순환불량, 서모스탯, 냉각계통 에어나 라디에이터 문제를 확인해야 합니다.

팬 모터를 배터리에 직접 연결해 테스트해도 되나요?

서비스 절차와 회로구조를 정확히 알고 있다면 정비 진단에 사용하는 방법이 있을 수 있지만, 연식별 핀배열과 전기특성을 모르는 상태에서 임의로 직결하는 것은 권하지 않습니다.
