PCX125 브레이크 스위치 고장이 발생하면 뒤 브레이크 레버를 분명히 잡고 있는데도 시동 버튼을 눌렀을 때 엔진을 돌리려는 반응이 나타나지 않을 수 있습니다.
PCX125는 시동 버튼만 누른다고 바로 엔진이 시동되는 구조가 아닙니다. Honda 사용설명서에 따르면 사이드스탠드를 올리고 뒤 브레이크 레버를 강하게 잡은 상태에서 스타터 스위치를 눌러야 합니다.
따라서 배터리와 계기판은 정상인데 브레이크 레버를 잡아도 시동 버튼이 완전히 무반응이라면 차량이 브레이크 입력을 정상적으로 인식하고 있는지 확인할 필요가 있습니다.
이번 글에서는 브레이크등 확인 → 브레이크 스위치 → 레버 작동상태 → 커넥터·배선 → 사이드스탠드 → 시동제어 회로 순서로 원인을 좁히겠습니다.
먼저 핵심만 정리
- PCX125는 뒤 브레이크 레버를 잡아야 시동 허용 조건이 충족됩니다.
- 브레이크를 잡아도 시동이 완전히 무반응이면 브레이크 입력계통을 확인할 필요가 있습니다.
- 브레이크등이 켜지지 않는다면 스위치·커넥터·배선 문제를 의심할 강한 단서가 됩니다.
- 브레이크등이 정상이라고 시동 허용회로 전체가 반드시 정상이라고 단정해서는 안 됩니다.
- 스위치 위치나 작동점이 어긋나도 레버를 잡은 신호가 제대로 전달되지 않을 수 있습니다.
- 사이드스탠드가 내려가 있거나 관련 스위치에 문제가 있어도 비슷한 시동 무반응이 나타날 수 있습니다.
- PCX125의 정확한 스위치 구조·핀 배열·저항값은 연식별 Honda 서비스 자료를 기준으로 확인해야 합니다.

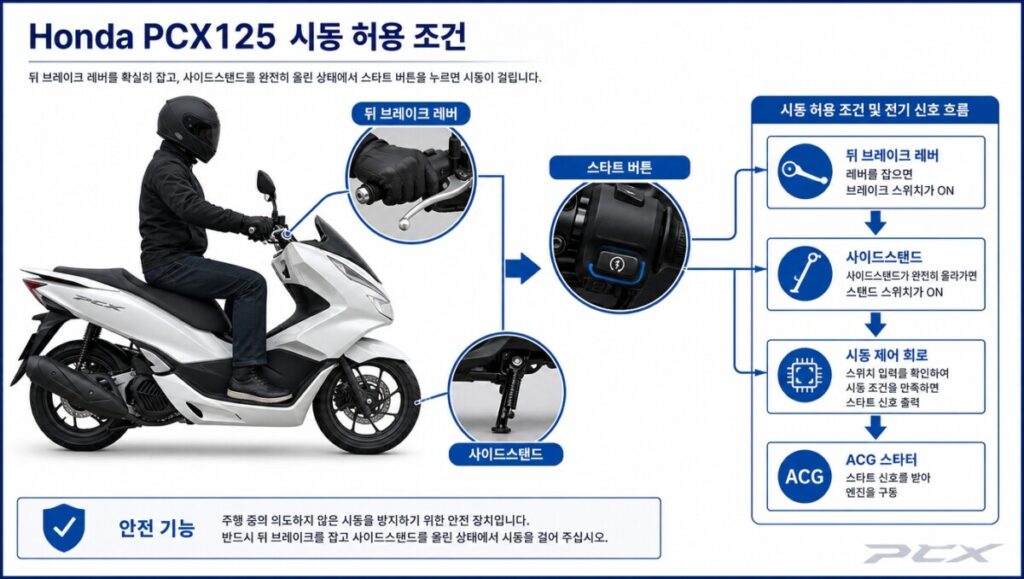

1. PCX125는 왜 브레이크를 잡아야 시동이 걸릴까?
PCX125처럼 자동변속 스쿠터는 운전자가 실수로 스로틀을 조작하거나 차량이 불안정한 상태에서 시동되는 것을 방지하기 위해 여러 시동 허용 조건을 사용합니다.
Honda PCX 사용설명서에서는 엔진을 시동할 때 사이드스탠드를 올리고 뒤 브레이크 레버를 강하게 잡은 뒤 스타터 스위치를 누르도록 안내합니다.
시동 흐름을 쉽게 보면
메인 스위치 ON
↓
사이드스탠드 정상 상태 확인
↓
뒤 브레이크 입력 확인
↓
스타트 버튼 입력
↓
시동제어 계통
↓
ACG가 엔진 크랭킹
따라서 브레이크 레버를 실제로 잡고 있더라도 전기적으로 브레이크 입력이 전달되지 않으면 시동 허용 조건이 충족되지 않을 수 있습니다.
이때 중요한 부품 중 하나가 흔히 브레이크 스위치 또는 스톱 스위치라고 부르는 레버 연동 스위치입니다.
다만 PCX125는 연식과 사양에 따라 브레이크 스위치 구성과 배선방식이 달라질 수 있으므로 정확한 부품명과 회로는 자신의 차량 연식 기준으로 확인해야 합니다.

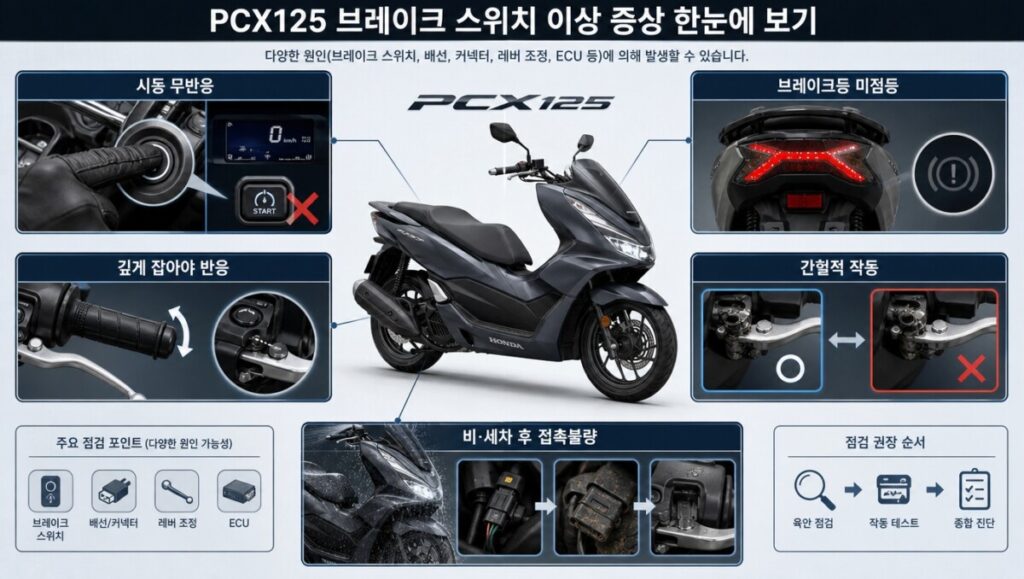

2. PCX125 브레이크 스위치 고장 증상은 어떻게 나타날까?
PCX125 브레이크 스위치 고장이 의심되는 상황은 단순히 시동이 안 걸리는 것만은 아닙니다.
| 증상 | 나타나는 모습 | 점검 방향 |
|---|---|---|
| 시동 버튼 완전 무반응 | 브레이크를 잡아도 ACG 크랭킹 반응 없음 | 브레이크 입력·시동 허용회로 |
| 브레이크등 미점등 | 레버를 잡아도 뒤 브레이크등에 변화가 없음 | 스위치·커넥터·배선 확인 |
| 레버를 강하게 잡아야 반응 | 평소보다 깊게 잡아야 시동 가능 | 스위치 작동점·레버 유격 확인 |
| 레버 위치에 따라 시동됨 | 브레이크를 조금 움직이면 되다가 다시 안 됨 | 간헐 접촉 가능성 |
| 비·세차 후 증상 발생 | 습한 날에 브레이크 입력이 불안정함 | 커넥터·방수·부식 확인 |
| 브레이크등이 계속 켜짐 | 레버를 놓아도 브레이크등이 꺼지지 않음 | 스위치 고착·작동점 점검 |
특히 브레이크 레버 위치에 따라 브레이크등과 시동 가능 여부가 함께 달라진다면 스위치 주변을 확인할 이유가 커집니다.
하지만 계기판 자체가 꺼져 있거나 전조등·경적까지 약하다면 브레이크 스위치보다 배터리와 메인전원부터 봐야 합니다.

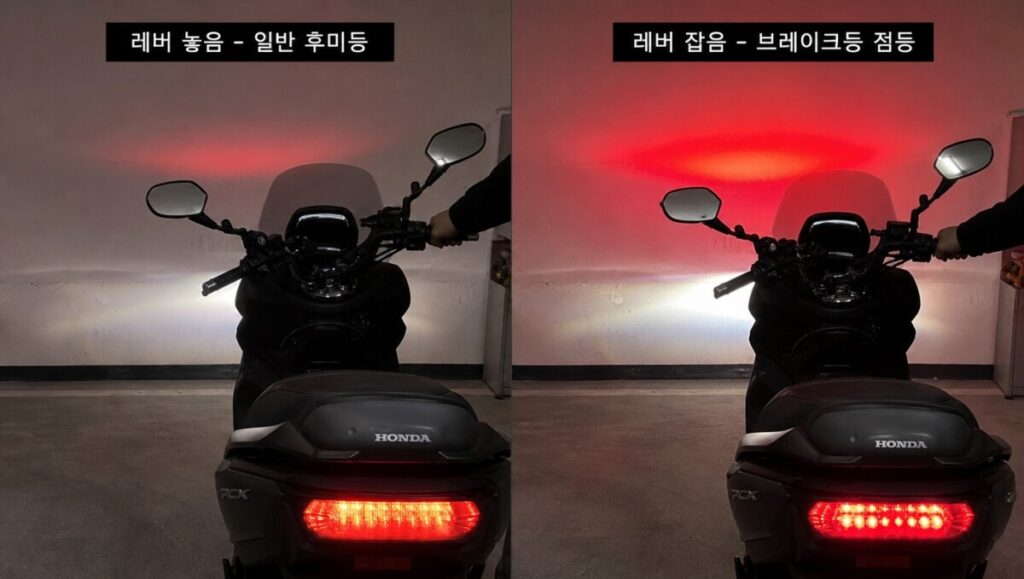

3. 가장 먼저 브레이크등이 켜지는지 확인한다
별도 공구 없이 가장 쉽게 할 수 있는 점검은 브레이크등 확인입니다.
메인 스위치를 ON으로 하고 뒤 브레이크 레버를 잡았을 때 브레이크등이 정상적으로 변화하는지 확인합니다.
확인 방법
메인 스위치 ON
↓
벽이나 차고문 뒤쪽에 차량을 세움
↓
뒤 브레이크 레버를 잡았다 놓음
↓
뒤쪽 불빛 밝기가 확실하게 변하는지 확인
혼자 확인하기 어렵다면 벽에 비치는 빛을 보거나 다른 사람에게 뒤쪽 램프 변화를 확인해달라고 하면 됩니다.
| 브레이크등 상태 | 판단 방향 |
|---|---|
| 레버를 잡으면 정상적으로 밝아짐 | 스위치 입력 가능성 높음, 다른 시동조건도 확인 |
| 아무 변화 없음 | 스위치·퓨즈·배선·램프계통 점검 |
| 레버를 깊게 잡아야 켜짐 | 작동점·레버 유격·스위치 상태 확인 |
| 잡았다 놓아도 계속 켜짐 | 스위치 고착·위치 이상 가능성 |
다만 브레이크등이 정상적으로 켜진다고 시동 허용회로 전체가 완전히 정상이라고 단정할 수는 없습니다.
연식별 회로 구성에 따라 추가적인 시동제어 조건이 존재할 수 있기 때문입니다.

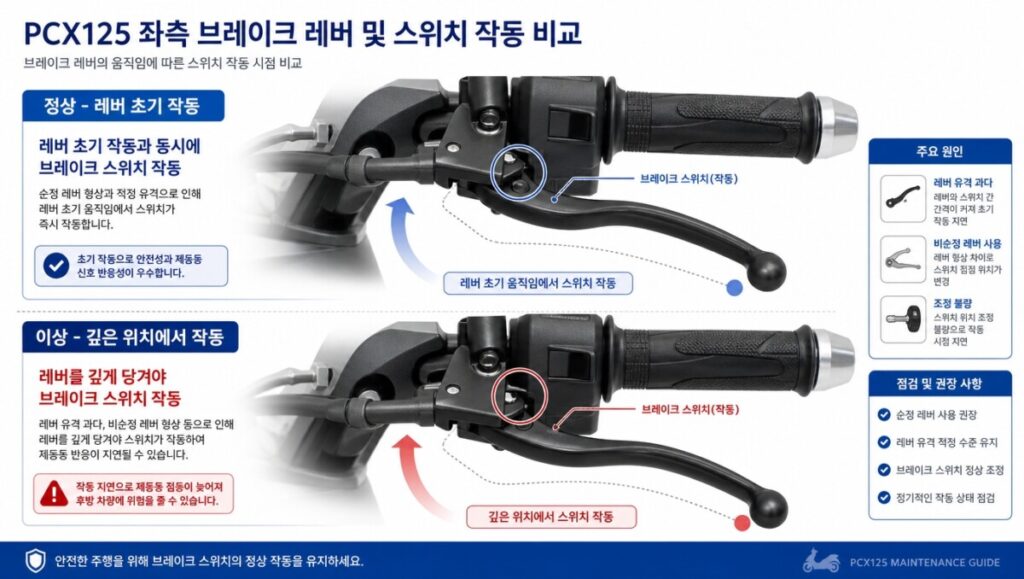

4. 레버를 강하게 잡아야 시동된다면 스위치 작동점을 확인한다
평소에는 가볍게 브레이크를 잡아도 시동됐는데 어느 순간부터 레버를 손잡이 가까이 깊게 잡아야 시동된다면 스위치가 눌리고 풀리는 위치를 확인할 필요가 있습니다.
브레이크 레버가 움직이면 레버 주변의 스위치가 함께 작동해 전기신호가 변합니다.
다음과 같은 상태가 있으면 정상 작동점이 달라질 수 있습니다.
- 브레이크 레버 유격이 지나치게 커짐
- 레버 또는 피벗 부위 마모
- 스위치 고정부가 느슨해짐
- 스위치 내부 접점 마모
- 레버 주변 오염이나 이물질
- 비순정 레버 교체 후 작동점 불일치
사제 레버를 장착했다면 특히 확인
레버 형상이 순정과 다르면 브레이크 자체는 정상적으로 작동하더라도 스위치를 눌러주는 위치가 달라질 수 있습니다.
레버 교체 직후부터 시동이나 브레이크등 문제가 시작됐다면 스위치 고장이라고 단정하기 전에 레버와 스위치의 기계적 접촉 상태부터 확인하는 것이 좋습니다.
Honda 사용설명서는 정상적인 브레이크 작동과 레버 상태를 정기적으로 확인하도록 안내합니다. 실제 레버 유격 기준이나 스위치 조정 방식은 연식별 브레이크 구조에 맞춰야 합니다.

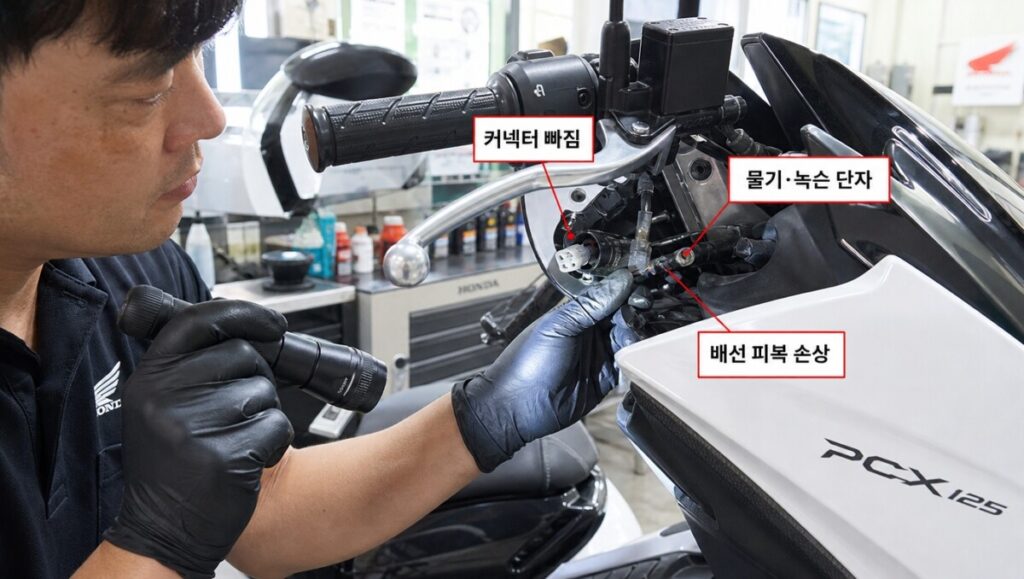

5. 브레이크 스위치 커넥터·배선 접촉불량도 확인한다
브레이크 스위치 자체가 정상이어도 전기신호가 차량 제어회로까지 도달하지 못하면 같은 증상이 나타날 수 있습니다.
특히 다음과 같은 경우에는 커넥터와 배선 점검 우선순위가 올라갑니다.
- 비를 맞은 뒤부터 증상이 시작됨
- 세차 후 시동이 안 됨
- 핸들을 돌리거나 레버 주변 배선을 움직이면 증상이 달라짐
- 간헐적으로 브레이크등이 켜졌다 꺼짐
- 최근 핸들·레버·전장품 작업을 한 적이 있음
엔진과 전원을 끈 뒤 외관상 확인할 수 있는 부분부터 살펴봅니다.
- 커넥터가 완전히 체결돼 있는지 확인합니다.
- 커넥터 내부에 물기나 녹이 보이지 않는지 살펴봅니다.
- 배선 피복이 핸들 주변에 눌리거나 벗겨지지 않았는지 봅니다.
- 배선이 지나치게 팽팽하거나 꺾이지 않았는지 확인합니다.
- 커넥터를 움직였을 때 브레이크등 반응이 달라지는지 관찰합니다.
주의
정확한 핀 배열을 모르는 상태에서 커넥터 단자를 서로 직결해서 시동 여부를 확인하는 방법은 권하지 않습니다.
잘못된 단자를 연결하면 퓨즈가 끊어지거나 전자제어 계통에 문제가 생길 수 있습니다. 멀티미터 측정 역시 연식별 회로도를 확인한 뒤 진행하는 것이 좋습니다.

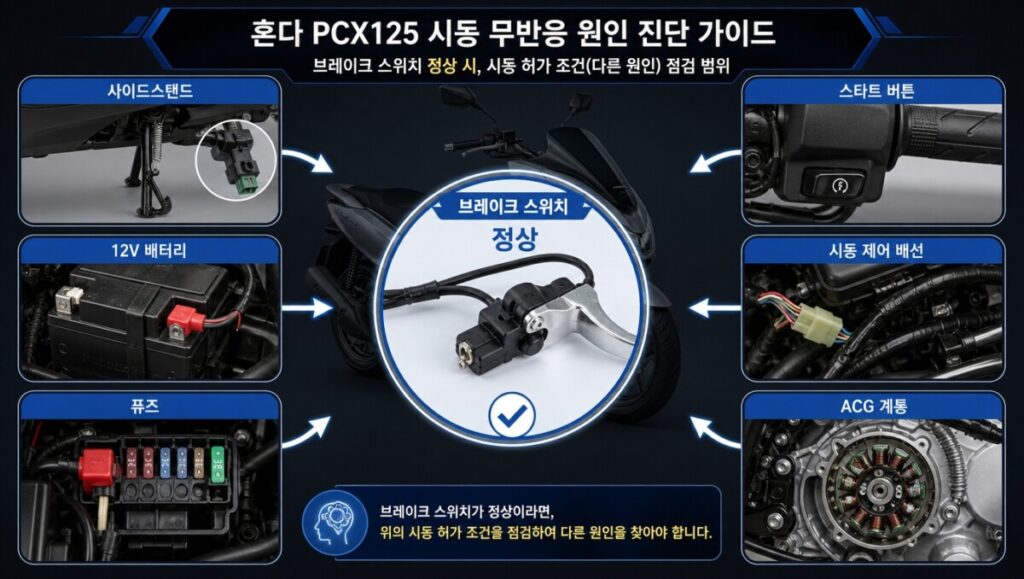

6. 브레이크 스위치가 정상인데 시동이 안 되면 어디를 볼까?
브레이크등이 정상적으로 반응하고 스위치·커넥터에도 뚜렷한 이상이 없다면 다른 시동 허용조건을 확인해야 합니다.
| 확인 항목 | 확인할 증상 |
|---|---|
| 사이드스탠드 | 완전히 올라가 있는지, 스위치가 정상인지 |
| 배터리 | 계기판은 켜지지만 실제 시동전력이 부족하지 않은지 |
| 관련 퓨즈 | 시동·전원회로 퓨즈 단선 여부 |
| 스타트 버튼 | 버튼 접점과 커넥터 상태 |
| 시동제어 회로 | 연식별 제어신호·전원 전달 여부 |
Honda는 PCX에서 사이드스탠드가 내려간 상태에서는 엔진이 시동되지 않는다고 명시하고 있습니다.
따라서 브레이크 스위치를 교체하기 전에 사이드스탠드 상태와 다른 기본 시동조건을 함께 확인해야 불필요한 부품 교체를 줄일 수 있습니다.
시동 버튼을 눌러도 완전히 아무 반응이 없다면 아래 글에서 전체 전원·시동조건 진단을 확인할 수 있습니다.
반대로 버튼을 눌렀을 때 딸깍 소리가 들린다면 진단 방향이 다릅니다.

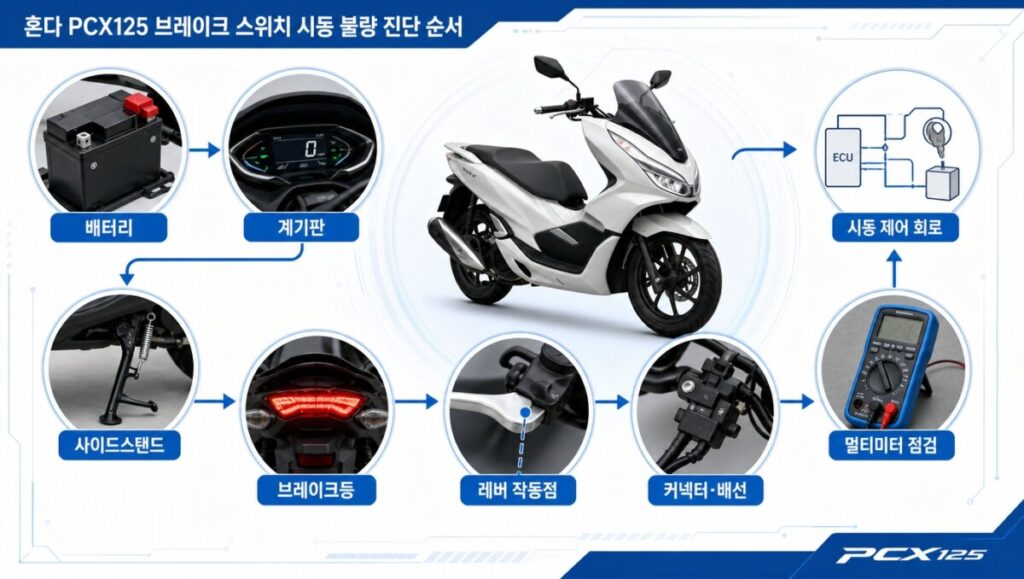

7. PCX125 브레이크 스위치 실제 점검 순서
브레이크를 잡아도 PCX125 시동이 안 걸린다면 아래 순서로 확인하면 원인을 빠르게 좁힐 수 있습니다.
| 순서 | 점검 항목 | 판단 |
|---|---|---|
| 1 | 계기판·배터리 기본상태 | 메인전원 문제 먼저 제외 |
| 2 | 사이드스탠드 완전 수납 | 정상적인 시동 허용조건 확인 |
| 3 | 뒤 브레이크등 반응 | 브레이크 입력 여부 1차 확인 |
| 4 | 레버 유격·스위치 작동점 | 기계적 작동 불량 확인 |
| 5 | 스위치 커넥터·배선 | 물기·부식·단선 확인 |
| 6 | 스위치 전기적 작동 | 연식별 회로 기준 멀티미터 점검 |
| 7 | 다른 시동제어 회로 | 퓨즈·스타트 스위치·제어계통 진단 |
스위치를 전기적으로 검사할 때는 레버를 놓았을 때와 잡았을 때 회로상태가 정상적으로 변하는지를 확인하게 됩니다.
하지만 정상 회로상태와 핀 위치는 연식에 맞는 서비스 자료가 필요하므로 인터넷의 임의 저항값이나 핀번호를 사용하지 않는 것이 좋습니다.
PCX의 배터리·스마트키·조명·시동 등 전기문제를 전체적으로 확인하려면 아래 허브글도 참고할 수 있습니다.
8. PCX125 브레이크 스위치 고장 관련 자주 묻는 질문
브레이크를 잡았는데 PCX125 시동 버튼이 아무 반응이 없습니다.
브레이크등이 정상적으로 켜지는지부터 확인하세요. 켜지지 않는다면 브레이크 스위치·커넥터·배선 점검 우선순위가 올라갑니다. 브레이크등이 정상이라면 사이드스탠드, 배터리, 퓨즈와 스타트 버튼 계통으로 범위를 넓힙니다.
브레이크등이 안 켜지면 브레이크 스위치 고장인가요?
가능성은 있지만 바로 확정할 수는 없습니다. 스위치뿐 아니라 퓨즈, 램프 또는 LED 계통, 커넥터와 배선 문제도 확인해야 합니다.
브레이크등은 켜지는데 시동은 안 걸립니다.
브레이크 입력이 정상일 가능성이 높아지지만 시동 허용조건 전체가 정상이라고 확정할 수는 없습니다. 사이드스탠드와 배터리·스타트 스위치·시동제어 계통을 확인해야 합니다.
브레이크 레버를 아주 세게 잡으면 시동됩니다.
스위치 작동점이나 레버 유격을 확인할 필요가 있습니다. 특히 레버를 교체했거나 레버 주변 작업 후 증상이 생겼다면 스위치를 정상 위치에서 눌러주는지 살펴보는 것이 좋습니다.
브레이크 스위치에 WD-40을 뿌리면 되나요?
권장하지 않습니다. 전기접점과 방수고무에 사용할 수 있는 제품은 재질과 목적이 다릅니다. 임의 윤활제를 내부에 과도하게 뿌리기보다 원인을 확인하고 제조사가 허용하는 방식으로 정비하는 것이 좋습니다.
브레이크 스위치 두 선을 연결하면 시동 여부를 확인할 수 있나요?
연식별 회로를 정확히 확인하지 않은 상태에서는 권하지 않습니다. 잘못된 배선을 단락시키면 퓨즈나 전장계통이 손상될 수 있습니다. 서비스 회로도를 기준으로 멀티미터를 이용해 스위치 작동을 확인하는 편이 안전합니다.
비가 온 뒤 브레이크 스위치가 안 될 수도 있나요?
커넥터나 스위치 실링이 손상돼 있다면 습기에 따라 접촉상태가 달라질 수 있습니다. 비나 세차 후에만 재발한다면 커넥터 물기·부식·배선 피복과 스위치 방수상태를 확인할 이유가 있습니다.
PCX125 모든 연식의 브레이크 스위치가 같은가요?
같다고 단정하면 안 됩니다. Honda PCX 계열 부품 카탈로그에서도 연식과 브레이크 사양에 따라 스위치 부품과 구성이 달라집니다. 차대번호와 연식에 맞는 부품번호와 회로를 확인해야 합니다.
최종 정리
PCX125 브레이크 스위치 고장이 의심되는 대표적인 상황은 계기판과 배터리는 정상인데 뒤 브레이크 레버를 잡아도 시동 버튼이 완전히 무반응인 경우입니다.
PCX125는 뒤 브레이크를 잡는 것이 시동 허용조건 중 하나이므로 브레이크등 반응 → 레버 유격과 스위치 작동점 → 커넥터·배선 → 스위치 전기적 작동 순으로 확인하는 것이 좋습니다.
다만 브레이크 스위치만 보고 끝내서는 안 됩니다. 사이드스탠드가 완전히 올라가 있는지, 배터리와 퓨즈는 정상인지, 스타트 버튼과 시동제어 회로가 정상인지 함께 확인해야 합니다.
특히 브레이크등이 켜지지 않으면서 시동도 안 되거나, 레버 위치에 따라 브레이크등과 시동 여부가 동시에 달라진다면 브레이크 스위치와 연결회로의 우선순위가 높아집니다.
정확한 커넥터 핀과 회로상태, 부품번호는 PCX125 연식과 사양에 따라 달라질 수 있으므로 해당 차량의 Honda 서비스 자료를 기준으로 판단하는 것이 안전합니다.
